複合式污水排氣閥一、產品概述
SCAR複合式排氣閥本閥閥體為圓桶狀，閥門內件包括不鏽鋼浮球、槓桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率。當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。複合式排氣閥用於管路的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道的出水容量達不到要求。其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就能迅速把空氣吸入管內，防止管道振動或破裂。
二、工作原理
當管內開始注水時，閥瓣處於開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升並帶動閥瓣關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當的程度，閥內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
注：排氣閥在使用過程中壓力不能低於0.02Mpa，如低於0.02Mpa，排氣閥容易出現漏水。必須配一隻閥門作為檢修用。
三、主要技術參數
1.公稱壓力：1.0Mpa
2.公稱通徑：DN25～200mm為法蘭連線
3.適用介質：水、污水
4.適用溫度：0～80℃
5.法蘭標準：GB/T 17241.6
6.試驗標準：GB/T 13927
7.閥體：HT200
8.浮球與活瓣：304不鏽鋼
9.密封材料：丁晴橡膠

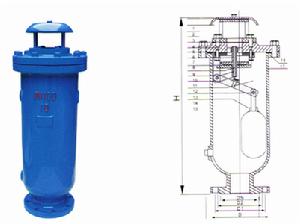

四、外形連線尺寸
| 公稱通徑 DN(mm) | D | D1 | D2 | H | Z-∮d |
| 50 | 160 | 125 | 205 | 495 | 4-18 |
| 80 | 195 | 160 | 270 | 600 | 4-18 |
| 100 | 215 | 180 | 285 | 760 | 8-18 |
| 150 | 280 | 240 | 340 | 860 | 8-22 |
| 200 | 335 | 295 | 400 | 1010 | 8-22 |
| 250 | 390 | 350 | 465 | 1210 | 12-22 |
五、主要零件材質
| 零件名稱 | 閥體、閥蓋 | 浮球 | 槓桿架 | 槓桿 | 塞頭 |
| 材料 | 球墨鑄鐵、鑄鐵 | 不鏽鋼 | 不鏽鋼 | 鋁青銅 | 鋁青銅 |
| 零件名稱 | 材質 |
| 閥體、閥蓋 | 灰鑄鐵、球墨鑄鐵、不鏽鋼 |
| 閥瓣 | 碳鋼、不鏽鋼 |
| 閥桿 | 鋁青銅、鉻不鏽鋼 |
| 浮球 | 不鏽鋼 |
