水壓差開關

水壓差開關

WFS1系列壓差開關是ACOL公司長期從事中央空調研發和工程施工的技術人員,洞悉目前HVAC水系統流量控制產品的諸多弊端而開發的,它是ACOL公司整套HVAC水流量控制產品的一個重要系列,它具有緊湊的外形、卓越的性能和具競爭性的價格是取代任何形式的靶式流量開關的最佳選擇。

概述

WFS1系列水壓差開關是ACOL公司長期從事中央空調研發和工程施工的技術人員,洞悉目前HVAC水系統流量控制產品的諸多弊端而開發的,它是ACOL公司整套HVAC水流量控制產品的一個重要系列,它具有緊湊的外形、卓越的性能和具競爭性的價格是取代任何形式的靶式流量開關的最佳選擇。

原理和特點

水壓差開關水壓差開關

對於水流量的測量,可通過測量閥門、孔板等兩端的壓降,再通過查閥門或孔板的壓降和流量曲線即可得到準確的流量,通過壓降的方法得到流量,目前已廣泛用在HVAC的水側系統及流量測量儀表。水壓差開關在HVAC系統中的套用主要是根據HVAC設備的阻力與流量曲線進行控制的,HVAC中的水側換熱器(套管式、殼管式、管板式和常用的板式換熱器)、水過濾器、閥門和水泵等都有其壓降與流量的性能曲線,只要將壓差開關兩側的測量壓差與預先設定值進行比較,就可以準確控制流量。水壓差開關用作HVAC中的流量控制具有流量控制準確,對水系統不再額外增加阻力,又對水管管徑沒有要求以及無水流擾動干擾等特性,可取代任何形式的靶式流量開關,相對於靶式流量開關它可以避免由水泵氣蝕引起的假流量,又有非常準確的復位流量和斷開流量。

套用

可廣泛套用在使用板式換熱器、套管式換熱器和殼管式換熱器的大中小型風冷或水冷冷水機組中作水流量控制及水泵和水過濾器狀態的監控。

水過濾器髒堵檢測及指示套用

可調水壓差開關可調水壓差開關

當水流經過過濾器筒體流出,在過濾器產生壓力差,隨著過濾的進行,壓差會升高,當壓差達到預設定值時(通常為50kPa)時,壓差開關閉合,輸出一個開關信號。如果是自動清洗過濾器,則此信號送到控制盤,控制器執行清洗指令,啟動電機或電動閥開始做循環反衝清洗,同時打開排污閥;如果是手動清洗過濾器,則提供警報信號提醒用戶清洗過濾器。

泵狀態指示並反饋給自控系統

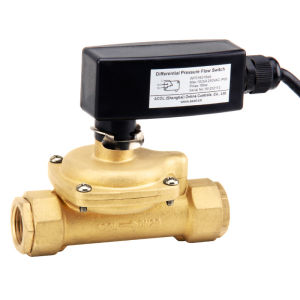

固定水壓差開關固定水壓差開關

通常水泵進出口兩端的壓差在負荷恆定時是穩定的,當系統中負載的阻力發生變化時,水泵進出口的壓差是變化的,水泵兩端壓差與水泵流量的對應關係可以參照水泵的性能曲線,因此壓差開關用作水泵狀態檢測同時也可以用作控制水泵的最小流量。當水泵過出口的壓差超過壓差開關的設定值時,壓差開關輸出一個乾觸點信號給自控系統,告知水泵已有流量。如果我們選擇了帶指示燈的壓差開關,壓差開關的本地指示燈將指示水泵的狀態變化,壓差開關免維修和高可靠性的特性,使其作為替代靶式流量開關用作水泵水流狀態的檢測得到了眾多空調自控工程商的青睞。

換熱器水流量精確控制

壓差開關用作換熱器水流量控制是HVAC系統中最重要的套用,它是替代靶式流量開關的最優的選擇。它具有精確的復位流量和斷開流量。復位流量是檢驗用戶水系統首次開機是否滿足要求的最低流量,斷開流量是保護用戶正在運行時由於錯誤採用二通電動閥或水過濾器堵塞造成的流量減小。
