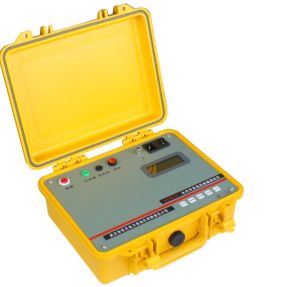

水內冷發電機絕緣特性測試儀

水內冷發電機絕緣特性測試儀

水內冷發電機絕緣特性測試儀是一款檢查電氣設備的絕緣性能,測量絕緣電阻儀器。它測量原理新穎,操作簡便,精度高,整機採用全積體電路,抗震能力強,工作穩定性好,輸出短路電流大,在現場環境下抗干擾能力強,能滿足目前發電廠的測試要求。

水內冷發電機絕緣特性測試儀具有計時,報警和數據存貯等功能,可方便地測量絕緣電阻,吸收比,極化指數等參數。

基本信息

產品名稱:水內冷發電機絕緣特性測試儀
產品別稱:水內冷發電機絕緣測試儀、水內冷絕緣測試儀、發電機絕緣測試儀、水內冷發電機絕緣特性測試儀
參考標準:DL/T596-2005,DL/T845.1-2004,DL/T474.1-2006

性能特點

1、中文選單操作,使用方便。
2、可實現絕緣電阻、吸收比、極化指數等參數的全自動測量。
3、保留15秒及每一分鐘數據,直到第10分鐘,並自動計時。
4、可存貯10組測量數據,以便隨時分析和存檔。
5、功能全面,具有測試、存貯、報警、調閱等功能。
6、測試結束後可自動放電。
7、輸出短路電流大,抗干擾能力強。

功能介紹

1.顯示器:點陣液晶顯示器。
2.繞組端:高壓線端,輸出直流高壓,接電機繞組。(L)
3.匯水管:禁止端子,接匯水管。(G)
4.機外殼:測量端子,接機外殼。(E)
5.接地端子,接大地。
6.復位鍵:整機復位按鍵,按一下此鍵,整機回到初始狀態。
7.選擇鍵:用於選單項選擇和數據翻頁。
8.啟動鍵:認可選擇項。
9.輝度:輝增、輝減按鍵可改變顯示器的顯示對比度。
10.高壓:“高壓”按鈕處於按下狀態時,可以啟動高壓,否則儀器不會輸出高壓,為安全保護開關。

技術參數

測試範圍:5MΩ~10000MΩ
解析度:最小0.1MΩ
精度:±(10%*R+2字)
測試電壓:2.5KV
輸出短路電流:≥3mA
顯示方式:點陣液晶顯示器
供電方式:AC220V
環境溫度:0~40℃
環境濕度:<90%RH,無結露

操作方法

1、按試品情況接好測試線和儀器電源線。
2、打開電源開關顯示選單見下圖。此時可按下面板上的“高壓”開關給高壓電源供電,此時儀器高壓並未輸出。
操作方法操作方法

此時按選擇鍵則陰影中項目按下順序改變“極化指數”→“絕緣電阻”→“吸收比”→“極化指數”……選擇到要進行的測試項目後,則按啟動鍵選單即可進入下級選單。
Rx=999KΩ
操作方法操作方法

此時按選擇鍵則陰影中項目按下順序改變“啟動”→“上升”→“下降”,選擇“上升”時,按下啟動鍵可實現Rx數據的增加,選擇“下降”時,按下啟動鍵可實現Rx數據減小,選擇“啟動”時,按下啟動鍵可進入數據測量如下圖所示。其中Rx為匯水管對機外殼的電阻,當電阻大於999KΩ時,輸入999KΩ即可。
操作方法操作方法

3、若啟動後儀器螢幕不顯示輸出電壓值和時間,可能是因為“高壓”開關沒有按下,此按下“高壓”開關給高壓電源供電即可,程式向下執行。
4、測試結束後,關閉“高壓”按鍵,並將試品短路放電,至少5分鐘。
5、放電結束後可進行下一組測試或拆線收工。
6、儀器記憶體貯數據可調出,數據格式如下:

操作方法操作方法

操作方法操作方法

按啟動鍵,如圖:圖中“n=01”項表示組號第一組,“2.5KV”表示測試電壓2.5KV,Xr表示吸收比,Jr表示極化指數。按選擇鍵看下一組數據。

注意事項

1、儀器雖有自動放電,但為確保全全,測試完畢後,最好短路高壓端和低壓端手動放電,放電迅速,安全可靠。
2、儀器高壓開關是給高壓電源供電,高壓輸出和切斷由軟體控制。測試完畢後要關閉高壓開關停止向高壓電源供電,確保無高壓輸出。
