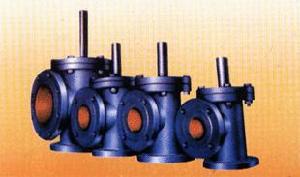

底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端.限制水泵管內液體返回水源,起著只進不出的功能.閥蓋上有很多個進水口和加強筋,主要套用在抽水的管路上,水上式底閥作為原水下式底閥的更新換代產品,節能效果明顯,且不易阻塞。
水上式底閥由鐵道部專業設計院設計,八五年通過部級鑑定,靖江市給水設備廠定點生產。八六年獲鐵道部科技進步獎,並已注入《給水排水設計手冊》第九冊,90年《能源通訊》雜誌第二期對該底閥作了題為《高效節能的水上底閥》的報導。94年在全國雙五百活動中又榮獲國家經委、計委、科委組織評定的優秀節能產品。該底閥設計合理,製造工藝先進,安裝、使用、檢修方便。並具有摩擦阻力小,使用壽命長,節能等優點,廣泛適用於石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。
二、特點
1、水上式底閥是替代水下式底閥、安裝於水面以上水平管與進水管的90°轉彎處,亦可代替彎頭,其密封性能獨特,達到滴水不漏,並設有阻尼裝置,對水錘危害有一定的減緩作用。
2、節能效果顯著,在正常工作使用時(按千噸/米耗電量)可節能5-7%左右,使用一至兩年,所節省電費可收回您為購買此閥的投資費用,其節能效果是一般底閥所不能達到的。
3、使用壽命長、維修方便,該底閥使用壽命在五年以上,大大地降低了生產成本,且在使用期內一般沒有什麼故障,即使有故障,處理也極為方便、迅速。充分顯示了它的優越性。
4、自吸性能可靠,眾所周知,老式底閥的密封性能很差,經常會出現停泵後不能出水的問題,而水上式底閥具有獨特的密封效果,可以達到滴水不漏,確保下一次起泵的順利進行,因此在設計過程中,不必考慮因起泵不出水而選用投資很大的水下泵房給水工程方案。
5、本產品連線法蘭全部符合GB規定,通用性能好。
三、使用說明
1、規格:DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格。
2、公稱壓力:0.6MPa
3、安裝要求:安裝在水泵吸水管的垂直管與水平管的轉彎處,安裝時應保證其垂直狀態。
4、啟動:首次啟動前向水平管中充滿水之後迅即啟動,造成吸水管內半真空狀態,將水吸入豎直管,以完成泵水過程。吸程過大時需要重複幾次充水啟動,以後停泵,開泵前不必充水。
5、檢修:一般情況下使用不必檢修。當需要檢修時,只須將水上式底閥上面的閥蓋打開,更換橡膠墊即可,檢修後仍按首次啟泵方法啟動。
6、如使用在酸鹼濃度較高的流體中,請您選用不鏽鋼材質的水上式底閥,同時我廠可根據用戶要求生產全塑膠水上式底閥或316L(鉬爾鈦)材質的水上式底閥
