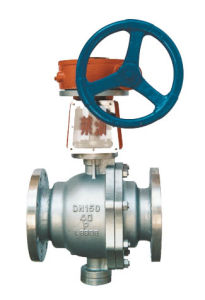

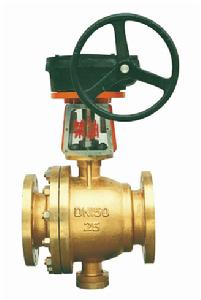

氧氣球閥

概述

氧氣球閥是氧氣管網專用閥門的一種.它除了具有普通球閥功能外還具有阻燃性好,導電性能好,傳熱快,結構緊湊,防油,安全可靠等特點.隨著冶金工業的發展.氧氣球閥與氧氣專用截止閥一起被廣泛套用於鋼鐵,冶金,醫藥,化工等行業.

用途範圍

上海沃托閥門生產的氧氣球閥因阻燃性好,導電性能好,傳熱快,結構緊湊,防油,安全可靠等特點已經被各行各業所套用了。主要集中在以下方面：
① 化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
② 化工生產中的腐蝕性物料，如：燒鹼、純鹼、濃稀硫酸、碳酸、醋酸、酯酸等。
③ 製冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。
④ 輕工食品、製藥生產中衛生要求的物料，如：啤酒、飲料、乳製品、糧漿等。

基礎性能

性能規範

公稱壓力	1.6	2.5	4
水壓強度試驗壓力Mpa	2.4	3.75	6
水壓密封試驗壓力Mpa	1.76	2.75	4.4
氣壓強度試驗壓力Mpa	1.76	2.75	4.4
氣壓密封試驗壓力Mpa	1.76	2.75	4.4
最大工作壓力Mpa	1.6	2.5	4
工作溫度	-20~150℃
適用介質	氧氣,氮氣,空氣等

零件材料

零件名稱	殼體	球體	閥桿	手柄	墊片,填料密封圈
材料	16-4矽黃銅	不鏽鋼或銅合金	不鏽鋼	碳鋼	聚四氟乙烯

外形及結構尺寸

公稱壓力	公稱直徑DN(mm)	D	D1	D2	K	L	F	F1	C	Z-d	H	H1	W
1.6	125	245	185	/	210	381	3	/	20	8-φ18	252	195	115
	150	280	210	/	240	403	3	/	24	8-φ23	272	215	115
	200	335	295	/	295	502	3	/	26	12-φ23	342	295	115
	250	405	320	/	355	568	3	/	30	12-φ25	495	335	115
	300	460	375	/	410	648	4	/	30	12-φ25	580	385	171
	350	520	435	/	470	762	4	/	34	16-φ25	625	430	171
	400	580	485	/	525	838	4	/	36	16-φ30	720	470	171
	450	640	545	/	585	914	4	/	40	20-φ30	800	560	171
2.5	125	270	188	/	220	381	3	/	28	8-φ25	252	195	115
	150	300	218	/	250	403	3	/	30	8-φ25	272	215	115
	200	360	278	/	310	502	3	/	34	12-φ25	342	295	115
	250	425	332	/	370	568	3	/	36	12-φ30	495	335	115
	300	485	390	/	430	648	4	/	40	16-φ30	580	385	171
	350	550	448	/	490	762	4	/	44	16-φ34	625	430	171
	400	610	505	/	550	838	4	/	48	16-φ34	720	470	171
	450	660	555	/	600	914	4	/	50	20-φ34	800	560	171
4	125	270	188	176	220	381	3	4.5	28	8-φ25	252	195	115
	150	300	218	204	250	403	3	4.5	30	8-φ25	272	215	115
	200	375	282	260	320	502	3	4.5	38	12-φ30	398	295	115
	250	445	345	313	385	568	3	4.5	42	12-φ34	495	335	115
	300	510	408	364	450	648	4	4.5	46	16-φ34	580	385	171
	350	570	465	422	510	762	4	5	52	16-φ34	625	430	171
	400	655	535	474	585	838	4	5	58	16-φ41	720	470	171
	450	680	560	524	610	914	4	5	60	20-φ41	820	560	171
