簡介

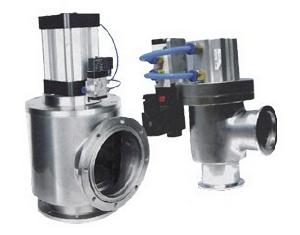

產品【GDQ-J系列氣動高真擋板閥】作用原理：
GDQ-J系列氣動高真擋板閥在真空系統中作切斷或接通氣流之用。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，執行氣缸驅動使擋板閥做啟閉運動。
適用的工作介質為空氣及非腐蝕性氣
性。
氣動高真空擋板閥外形及性能數：
| 性能 | 公稱通徑(DN) | 外形及連線尺寸(mm) | 法蘭標準 | 適用範圍(Pa) | |||||
| 型號 | ​ | H | A | ΦD | ΦB | n-ΦC | ​ | ​ | |
| GDQ-J16 | 16 | 180 | 40 | 30 | 16KF | / | 真空快卸法蘭 GB498 2-85 | 105～1.3x10 -4 | |
| GDQ-J25 | 25 | 200 | 50 | 40 | 25KF | / | |||
| GDQ-J40 | 40 | 210 | 65 | 55 | 40KF | / | |||
| GDQ-J50 | 50 | 276 | 70 | 110 | 90 | 4-9 | |||
| GDQ-J63 | 63 | 283 | 88 | 130 | 110 | ||||
| GDQ-J80 | 80 | 314 | 98 | 165 | 125 | 8-9 | 活套真空法蘭 GB607 0.4-85 | ||
| GDQ-J100 | 100 | 342 | 108 | 165 | 145 | ||||
| GDQ-J150 | 150 | 482 | 138 | 220 | 195 | 8-11 | JB919 | ||
| GDQ-J160 | 160 | 482 | 138 | 225 | 200 | 8-11 | GB607 0.4-85 | ||
| GDQ-J200 | 200 | 620 | 200 | 285 | 260 | 12-11 | |||
| GDQ-J250 | 250 | 655 | 208 | 335 | 310 | 12-11 | |||
| GDQ-J300 | 300 | 750 | 250 | 380 | 350 | 8-14 | JB919 | ||
| GDQ-J400 | 400 | 1210 | 330 | 510 | 480 | 12-16 | GB607 0.4-85 | ||

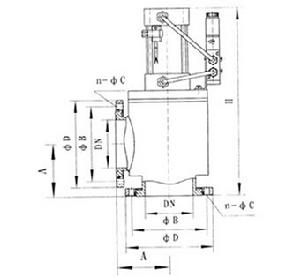

尺寸圖註：氣源壓力(MPa): 0.4～0.6 漏氣率(Pa.L/S): 6.7x10-4
介質溫度( ℃ ):1.密封材料為丁腈橡膠時-25℃～+80℃
2.密封材料為氟橡膠時-30℃～+150℃
