氣動油桶泵

0.3-1.0mpa/min 0.3-1.0mpa/min 0.3-1.0mpa/min

概述

氣動油桶泵(又名:氣動插桶泵,氣動活塞泵,氣動柱塞泵,氣動濃漿泵,氣動往復泵,氣動打膠泵、氣動抽液泵,氣動防爆不鏽鋼泵,皮革噴漿泵)

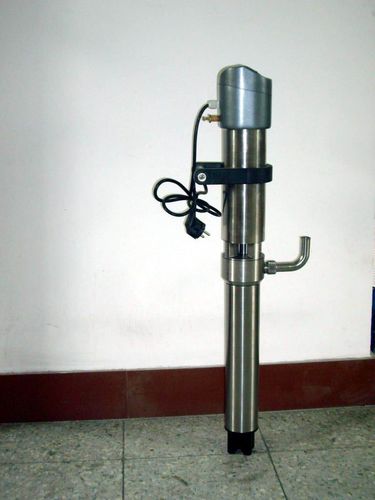

氣動油桶泵

用途

氣動油桶泵泵套用於人造革、移膜革、壓延革、彩塗板、印染、醫藥、塗層、化工、紡織、噴漆、噴塗、薄膜鍍鋁、彩鋼瓦等行業。適用於高粘度(VIS)≤12萬CPS/25℃的化工漿料輸送,具有防爆耐腐防沉澱、低噪音、節能等功能。是理想的移動輸送設備。

選型參數


型號

BSY-A0.8型

BSY-B1.2型

BSY-C3.2-2型

BSY-C3.2-1型

BSY-D5.0型

外型

Φ100mm×H1400mm

Φ100mm×H1400mm

Φ120mm×H1620mm

Φ120mm×H1520mm

Φ150mm×H1720mm

泵重量

14kg

15kg

23kg

20kg

42kg

流量(T/h)

0.8

1.2

3.2

3.2

5.0

通過顆粒

Φ1.2mm

Φ1.2mm

Φ3mm

Φ1.2mm

Φ5mm

揚程

30m

30m

30m

30m

30m

粘度

5萬cps/25℃

5萬cps/25℃

5萬cps/25℃

5萬cps/25℃

5萬cps/25℃

進出口口徑

51mm-32mm

57mm-32mm

76mm-38mm

57mm-38mm

88mm-50mm

出料接口

1/4"

1/4"

1/2"

1/2"

2"

供氣接口

1/4"

1/4"

3/8"

3/8"

3/8"

供氣壓力

0.3-1.0mpa/min

0.3-1.0mpa/min

0.3-1.0mpa/min

0.3-1.0mpa/min

0.3-1.0mpa/min

出料壓力

3-10mpa

3-10mpa

3-10mpa

3-10mpa

3-10mpa

氣缸壓力比

2:1

2:1

3:1

4:1

3:1

耗氣量

0.3-1.0m3/min

0.3-1.0m3/min

0.3-1.0m3/min

0.3-1.0m3/min

0.3-1.0m3/min

結構和原理

氣動油桶泵採用氣壓差的作用,使活塞上下運行,帶動導料活塞開閉,起到提料的作用。調整給氣動漿料泵工作氣體的流量與氣壓來控制和調節氣動漿料泵送料流量。結合感應開關能使之自動化工作。

使用方法

1、先將導料管正確放入所要輸送的料桶內。
2、將耐腐蝕軟管連線出料口接至送料地點。
3、進氣閥呈關閉狀態,然後將氣源管連線進氣閥接頭,根據所需漿料流量來開啟進氣閥調節氣動漿料泵運行頻率,即可工作。

維護保養

1、氣動油桶泵在使用過程中防止撞擊缸體部位避免變形,發生活塞卡死現象,造成報廢
2、活塞在運行壹佰萬餘次後,根據空壓機送氣過程中水份積留情況應清缸體,塗注30#潤滑油。
3、如經久不用,應在溶劑內工作狀清洗,防止漿料凍結,阻塞導料管。
4、在工作中,如缸體部位發熱(以手感熱為準),應立即加30#潤滑油。
5、使用過程中如調節螺母鬆動,發生漏料,應及時調整螺母。
