概述
氣動式調節閥是石油、化工、電力、冶金等工業企業廣泛使用的工業過程控制儀表之一。
通常由氣動執行機構和調節閥連線安裝調試後形成的組合儀表。
氣動調節閥分類
根據閥門動作方式可基本分為：直行程和角行程兩種方式。
用途及特點
A、氣動調節閥的用途與特點用途 是一種直角迴轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯最適用於各種調節場合，具有額定流量係數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用於控制氣體、蒸汽、液體等介質。
B、特點：是一種直角迴轉結構，由V型閥體、氣動執行機構、定位器及其他附屬檔案組成;有一個近似等百比的固有流量特性;採用雙軸承結構，啟動扭矩小，具有較好的靈敏度和感應速度;超強的剪下能力。
C、氣動活塞執行機構採用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度迴轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
氣動式調節閥D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。
特點總結
控制簡單、反應快速、且本質安全，不需另外再採取防爆措施。氣動調節閥是以壓縮空氣為動力，實現開關量或比例式調節，源以氣缸為執行器，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。
安裝原則
（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對於裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
（2）調節閥應安裝在水平管道上，並上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對於特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。
（3）調節閥的工作環境溫度要在(－30～+ 60)，相對濕度不大於95%。
（4）調節閥前後位置應有直管段，長度不小於10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。
（5）調節閥的口徑與工藝管道不相同時，應採用異徑管連線。在小口徑調節閥安裝時，可用螺紋連線。 閥體上流體方向箭頭應與流體方向一致。
（6）要設定旁通管道。目的是便於切換或手動操作， 可在不停車情況下對調節閥進行檢修。
（7）調節閥在安裝前要徹底清除管道內的異物，如污垢、焊渣等。
使用注意事項
1、 本閥應存放在乾燥的室內，通路兩端必須堵塞。不準堆置存放
2、 長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應塗以防鏽油，防止生鏽。
3、 本閥應安裝在水平管道上，必修垂直安裝。閥桿向上。
4、 必修按圖示箭頭所指示介質流動方向進行安裝。
基本連線尺寸
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 額定流量係數Kv | 單座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 雙座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
調節閥結構圖

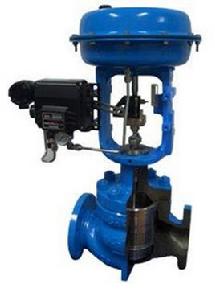

氣動式調節閥氣動調節閥結構圖
