氣動塑膠隔膜閥由隔膜閥和氣動執行機構兩部分組成,它以壓縮空氣為動力,對工藝管道中流體介質流量的調節。
由於在結構上採用帶有耐腐蝕閥體和耐腐蝕隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,氣動塑膠隔膜閥具有陰力小,流量大、無外漏和方便可靠、防火防爆的優點,廣泛適用於工業自動化系統中的強酸、強鹼、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
隔膜閥的關閉與開啟是通過來自管路的壓力作用於增強橡膠隔膜實現的。當壓力介質進入閥門控制腔,隔膜下壓,關閉閥門通道,當控制腔壓力排向大氣或下游管道,隔膜上升,閥門通道被打開。閥門沒有閥桿、密封墊、定向座等,通道中運動的唯一部件就是隔膜,所以不存在鏽蝕及抱死現象,具有更高的穩定性。多種結構形式及控制形式,可適用於多種的流體控制需要。
氣動塑膠隔膜閥特點:
1、衛生指標符合國家衛生標準
2、外型結構緊湊美觀
3、本體重量輕容易安裝
4、材質衛生無毒
5、耐磨損、容易拆卸,維護簡單易行
6、適用流體:水、空氣、油類、腐蝕性化學液
7、使用溫度範圍廣:40℃ -120℃
8、具有極佳的強度和韌性
9、具有優良的耐化學腐蝕性能
10、阻燃性能為自熄性
11、低熱傳導性能,為鋼材的1/200
12、介質中重離子含量達超純水含量
氣動塑膠隔膜閥安裝及使用:
1.兩端法蘭與管路連線時,要均勻擰緊螺栓,防止法蘭變形,造成泄漏。
2.順時針方向旋手柄為關閉,反之開啟。
3.根據指示器位置可判斷開啟程。

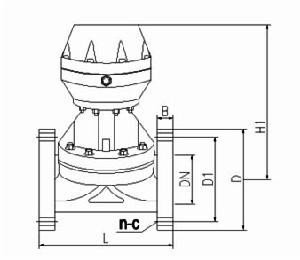

氣動塑膠隔膜閥尺寸:
公稱通徑(DN) | H1(高) | 外 形 尺 寸 | |||||
D1(法蘭外徑) | D(法蘭螺孔中徑) | L(閥體長度) | n(法蘭螺孔數量) | C(螺孔大小) | B(法蘭厚度) | ||
15 | 125 | 65 | 95 | 125 | 4 | 14 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 | 16 |
25 | 145 | 85 | 115 | 145 | 4 | 14 | 16 |
32 | 180 | 100 | 135 | 160 | 4 | 18 | 16 |
40 | 220 | 110 | 145 | 180 | 4 | 18 | 16 |
50 | 250 | 125 | 160 | 210 | 4 | 18 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 | 22 |
80 | 340 | 160 | 195 | 300 | 4 | 18 | 25 |
100 | 370 | 180 | 215 | 350 | 8 | 18 | 25 |
125 | 420 | 210 | 245 | 400 | 8 | 18 | 30 |
150 | 480 | 240 | 280 | 460 | 8 | 23 | 30 |
200 | 625 | 295 | 335 | 570 | 8 | 23 | 35 |
