民用溫室智慧型控制系統

民用溫室智慧型控制系統,是益盟在06年研製的一套用於溫室灌溉環境監測的控制管理系統。

一、系統簡介

YM-2007 民用溫室智慧型控制系統,是益盟在06年研製的一套用於溫室灌溉環境監測的控制管理系統。
該系統實現對溫室灌溉設備的監視、控制、環境數據的不間斷採集、整理、統計、製圖。它有著與WINDOWS相一致的界面風格,完善的記憶體管理和友善直觀的操作方式。

1.1 監測功能:

監測各個溫室的當前狀態,包括空氣溫度、空氣濕度、風速、土壤濕度等參數等的信息採集以及各個設備的開關狀態。

1.2 控制器採用:

農用經濟實用型:
4行12漢字顯示操作簡單方便、不需要與計算連線、獨立運行。

1.3 設定功能


可以設定各個溫室的運行參數,溫室內的土壤濕度、時間等參數來自動控制電磁閥和水泵等的目標值,通過空氣溫度、空氣濕度、風速等參數來自動控制天窗、側窗、內遮陽、外遮陽、風機、濕簾、外翻窗、加溫設備、加濕設備等的目標值和設備的開啟/關閉時間等等。

1.4 強制手動控制

可以實現強制手動控制各溫室內的設備的開關狀態。

1.5 手動/自動切換

它可以靈活快速地實現各設備地手動/自動控制地切換。

1.6 數據繪圖統計

它能以曲線的方式繪出某各歷史時間段的某個環境數據的變化曲線,並可以進行列印。
它可以按年、月、日、時將各個環境數據加以統計。找出任意時間段的最大值、最小值、平均值等信息。

更豐富控制系統界面,DEMO 展示軟體,可登錄公司網站下載。也歡迎聯繫公司索取。

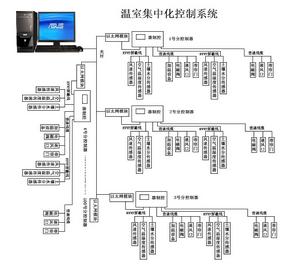

二、系統示意圖

1、經濟實用型

1、 系統不需要計算機可獨立運行,採用四行漢顯液晶屏方式操作,操作簡單、直觀明了、外型美觀、小巧。2、 控制每個設備點的開啟與停止,可以記錄各感測器和溫室內各項參數的歷史數據。並將其導出為EXCEL表格.或直接列印

三、 硬體功能

YM溫室智慧型自動化控制系統可根據溫室內的土壤濕度感測器、時間等參數來自動控制電磁閥和水泵等的自動動作,通過空氣溫度感測器、空氣濕度感測器、時間等參數來自動控制風口、加溫設備、捲簾門等的自動化動作,使溫室內的環境保持在用戶設定範圍內。
溫室智慧型自動化控制系統功能以土壤濕度值、時間、空氣溫度、空氣濕度、風速等為基礎,用戶可以設定其參數的目標值,程式根據用戶設定的目標值控制及監測電磁閥、水泵、通風口、加溫設備、捲簾門等設備的狀態,以保證溫室內以上幾項參數在用戶設定的目標值範圍之內。計算機系統無需開機,下面的YM控制器也能獨立按預定邏輯運行功能。

1.1 溫室

1、土壤水分1個點(註:每點2層)與灌溉輸出配合
注:在土壤水分低於用戶設定的目標值時開啟是灌溉輸出、同時還可以設定關閉灌溉輸出的時間(時間的計算方式是跟據土壤濕度低限,到限時開水閥N秒時關閉給水閥).同時可以跟據流量感測器採集的數據來控制給水閥的關閉.
2、室內溫度2個點(註:每點1個溫度感測器)
注:用來控制室內溫度,使其保持在用戶設定的溫度環境內、通過此感測器來控制加溫設備(如:加溫爐、空調等)的開啟和降溫設備(如:空調、風機、天窗、側窗、濕簾等)的開啟
3、室內濕度2個點(註:每點1個溫度感測器)
註:用來控制室內濕度,使其保持在用戶設定的濕度環境內、通過此感測器來控制加濕設備(如:加濕器、空調等)的開啟和除濕設備(如:天窗、側窗、風機等)的開啟

1.2感測器簡介

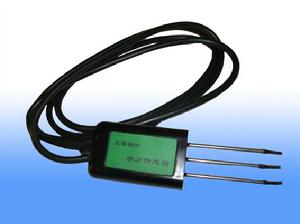

1. 土壤濕度感測器
技術參數如下:
.測量原理:fdr原理,探針長度5.3cm,3探針,觀測以中心針為軸,直徑7cm,高7cm範圍內的柱型土壤水分含量;測量主頻為:100Mhz
.測量參數:容積含水率
.單 位:%(m3 /m3)
.測量範圍:0――100%
.測量精度:±3%

.供 電:5V—10V
.輸出信號:0~2.0VDC、TTL數位訊號
.穩定時間:通電後2 秒;
.回響時間:< 1 秒;
.工作電流:21mA 左右;
.密封材料:樹脂澆灌,完全防水;
.電纜長度:標準為1.5m

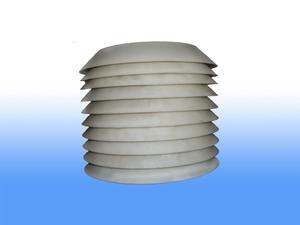

2. 室內溫濕度感測器
技術參數:
.供電:DC 12~24V
.信號輸出:
溫 度:0~20mA 對應 -30℃~70℃
溫度精度: ±0.2℃
濕 度: 0~20mA 對應 0~100%
濕度精度: ±3%
.通訊方式:485 通訊,傳送距離<1000米
.通訊速率:9600,n,8,1
.通訊協定:MODBUS協定
功能及特點:
.微小外型體積設計,安裝方便
.回響速度快
.抗干擾能力強
.使用壽命長
.全標定輸出,無需標定即可互換使用
.基於請求式測量,極低功耗,穩定性好
基本原理:
本系列產品是採用一款高度集成的溫濕度感測器晶片,晶片全量程標定的數字輸出。它採用專利的CMOSens技術,確保產品具有極高的可靠性與卓越的長期穩定性。感測器包括一個電容性聚合體濕度敏感元件和一個用能隙材料製成的溫度敏感元件,這兩個敏感元件與一個14 位的A/D 轉換器以及一個串列接口電路設計在同一個晶片上面。該感測器品質卓越、回響超快、抗干擾能力強、級高的性價比。每個感測器晶片都在極為精確的恆溫室中進行標定,以鏡面冷凝式露點儀為參照。通過標定得到的校準係數以程式形式儲存在晶片本身的OTP 記憶體中。通過兩線制的串列接口與內部的電壓調整,使外圍系統集成變得快速而簡單。
3. 風速感測器
技術參數:
※精 度:±1m/s
※啟動風力:0.2~1.0 m/s
電壓輸出型
※量 程:0~33 m/s
※供電電壓:10V~24 V DC
※輸出信號:0.4~2V
電流輸出型
※量 程:0~33 m/s
※供電電壓:10~24 V DC
※輸出信號:4~20 mA
※負載能力:≤300Ω
脈衝輸出型
※量 程:0~60 m/s
※輸出信號:脈衝(每個脈衝對應1.32m/s)
※供電電壓:5V~24 V DC
功能及特點:
※體積小巧,攜帶方便,安裝簡捷
※測量精度高,量程寬,穩定性好
※結構設計合理,外觀質量佳
※數據信息線性度好,信號傳輸距離長,抗外界干擾能力強
適用範圍:
※採用先進的電路模組技術開發變送器,操作簡單,使用方便,用於實現對環境風速的測量,輸出標準的脈衝信號。可廣泛套用於溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。

四、控制功能

4.1 用戶登入

規定用戶使用許可權,非用戶不能登入系統,保證系統安全。可設定許可權對用戶和密碼進行修改。分兩級許可權:溫室察看許可權、參數修改許可權。

4.2 系統監控

監控溫室內空氣溫度、空氣濕度、土壤濕度等參數。各種設備的動作和狀態;當溫室內出現異常時進行聲音、圖像報警。

4.3控制功能

自動及手動轉換;
自動:能根據用戶設定的目標值控制及監測電磁閥、水泵、通風口、加溫設備、捲簾門等設備的狀態,以保證溫室內以上幾項參數在用戶設定的目標值範圍之內。手動:通過滑鼠操作實現各種控制設備的開啟、關閉和啟停,實現遠程強制手動控制操作。

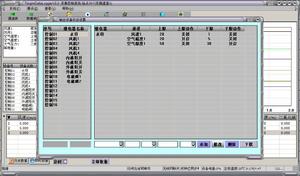

4.4參數設定及瀏覽

對所要實現自動控制的參數(土壤濕度、時間、空氣溫度、空氣濕度、風速等)進行設定,以滿足自動控制要求。
4.5實時曲線
實時趨勢曲線可將系統採集到的溫室內的數據以實時曲線的方式顯示出來,以便於觀察系統檢測狀態。

4.6歷史曲線

可顯示出溫室內各測量參數的日、月、季、年參數變化曲線,根據該曲線可合理的設定系統參數值。以及分析各參數變化對作物生長的影響。

4.7報表

可將溫室內數據測量結果存儲為報表形式對各參數進行分析和瀏覽。

4.8列印

可對歷史曲線、報表進行列印,方便數據查詢。
