結構

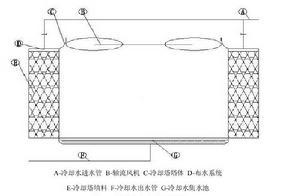

橫流式冷卻塔的剖面如圖所示。環境空氣在軸流風機B 產生的負壓作用下從進風口橫向流經冷卻塔填料E，與縱向流過的冷卻水進行換熱後，從出風口流出，在此過程中，空氣與冷卻水進行顯熱和潛熱交換，空氣溫度升高，相對濕度增大；冷卻水從進水管 A 進入冷卻塔，經過布水系統D均勻分布，在重力作用縱向流經冷卻塔填料 E，與橫向流過的環境空氣進行換熱後匯集至塔底的集水池 G，並通過冷卻水出水管 F 流出，在此過程中，冷卻水與空氣接觸傳熱和相變傳熱，冷卻水溫度下降，部分冷卻水蒸發，達到冷卻目的。
橫流塔冷卻原理
在冷卻塔中水被冷卻，一部分熱量由於水和空氣的溫差形成的接觸傳熱（熱對流和熱傳導共同作用）而傳播到大氣中；一部分熱量由於水的表面蒸發（將一部分水變成氣，擴散和對流共同作用）傳遞到大氣中；此外，由於輻射作用也將一部分熱量從水傳遞到大氣，但由於輻射作用傳遞的熱量同其他兩種傳熱形式比較，相對很小，因而在冷卻塔的熱力計算中可以忽略不計。總之，冷卻塔的冷卻過程實質上是冷卻水的傳質與傳熱過程。
分類
1、 按系統是否封閉分為：開式塔和閉式塔。在城市商業建築、辦公樓建築的空調系統以及工業製冷系統中廣泛使用開放式冷卻塔，特殊條件下使用封閉式冷卻塔。
2、按噪聲等級分為：普通型（P）、低噪聲型（D）、超低噪聲型（C）、工業型（G）。
橫流塔特點
1、水在塔內調料中，水自上而下，空氣自塔處水平流向塔內，兩者流向呈垂直正交。常用在噪聲要求嚴格的居民區內，是空調行業使用較多的冷卻循環塔。優點：節能、水壓低、風阻小、亦配置低速電機、無滴水噪聲和風動噪聲，填料和配水系統檢修方便。
2、可隨建築形狀隨意構築基礎多台放置，根據所需的水溫分別啟動單台或多台冷卻塔。
3、應注意的是：框架要多40%熱交換時要有較多的填料體積，填料容易老化、配水孔易堵塞、防結冰效果不好、濕氣回流大。
