橋式電路

整流電路（rectifyingcircuit）的作用是將交流變壓電路輸出的交流電轉換成單向脈動性直流電。

基本信息

• 中文名：橋式電路
• 英文名：rectifyingcircuit

• 隸屬：整流電路
• 特點：四隻二極體口連線成“橋”式結構

簡介

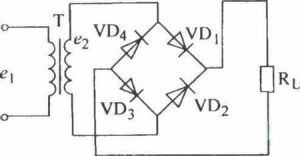

橋式整流電路畫法

整流電路主要由變壓器、整流主電路和濾波器等組成。目前主電路多用矽整流二極體和晶閘管組成。濾波器接在主電路與負載之間，用於濾除脈動直流電壓中的交流成分。變壓器設定與否視具體情況而定，變壓器的作用是實現交流輸入電壓與直流輸出電壓間的匹配以及交流電網與整流電路之間的電隔離。

經過整流電路之後的電壓已經不是交流電壓，而是一種含有直流電壓和交流電壓的混合電壓，習慣上稱單向脈動性直流電壓。它在直流電動機的調速、發電機的勵磁調節、電解、電鍍等領域得到廣泛套用。

原理

橋式整流電路是使用最多的一種整流電路。這種電路由四隻二極體口連線成“橋”式結構。

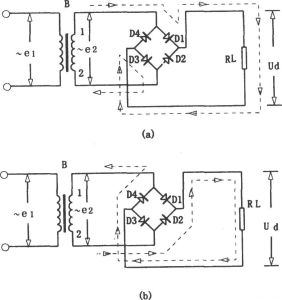

橋式整流電路的工作原理如下：V2為正半周時，對VT1、VT3加正向電壓，VT1、VT3導通；對VT2、VT4加反向電壓，VT2、VT4截止。電路成V2、VTl、R、VT3通電迴路，在R上形成上正下負的半波整流電壓，V2為負半周時，對VT2、VT4加正向電壓，VT2、VT4導通。對VT1、VT3加反向電壓，VT1、VT3截止。電路中構成V2、VT2、R、VT4通電迴路，同樣在R上形成上正下負的另外半波的整流電壓。如此重複下去，結果在R上便得到全波整流電壓。

輸入、輸出關係

二極體橋式整流電路輸入、輸出之間的數量關係及二極體選擇的條件：

輸出電壓、電流與輸入電壓的關係：

VO=2×0.45V2=0.9V2

IO=0.9×(VO/R）

二極體所承受的電流及耐壓值

IV=IO/2=0.45×(VO/R）

VRM=V2m

單向橋式整流電路二極體選擇條件：

IVZ≥IO/2=0.45×(VO/R）

VRM≥V2m
