模具表面感應淬火工具機

模具表面感應淬火工具機

HTM型模具表面感應淬火工具機是一種適用於大型汽車覆蓋件模具和大型非圓空間曲面零件的熱處理的數控工藝裝備。 HTM型模具表面感應淬火工具機適用於可進行中頻淬火的中碳鋼、模具鋼、鉬鉻鑄鐵和灰鑄鐵等金屬材料,其熱處理後的材料的性能指標可參考熱處理手冊; 工藝可控性好,可通過調節電流、頻率、感應距離、速度、冷卻介質流量和濃度實現不同的工藝要求。

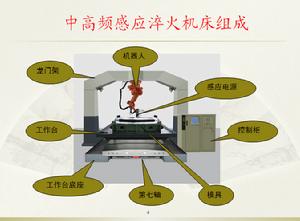

HTM型模具表面感應淬火機床是一種適用於大型汽車覆蓋件模具和大型非圓空間曲面零件的熱處理的數控工藝裝備。工具機由高中頻感應電源、六軸機器人、機器人手持變壓器、數控工作檯、專用水冷機組、控制電櫃、感應器、龍門框架及離線編程軟體、機器人實時校準軟體等組成。
模具表面感應淬火工具機模具表面感應淬火工具機

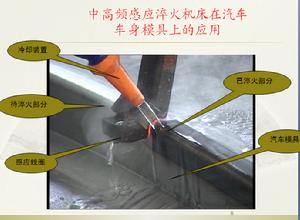

工作時是六軸聯動機器人驅動感應器沿模具形狀表面上沿需要淬火的軌跡等距離、勻速運動,感應器中的感應電流產生的集膚效應使模具局部加熱,在加熱層溫度超過鋼的臨界點溫度後迅速冷卻,實現模具表面熱處理。熱處理過程中的溫度、速度、淬硬層的厚度可程式控制、空冷、風冷、水冷可根據材料的性能選擇。
HTM型模具表面感應淬火工具機適用於可進行中頻淬火的中碳鋼、模具鋼、鉬鉻鑄鐵和灰鑄鐵等金屬材料,其熱處理後的材料的性能指標可參考熱處理手冊

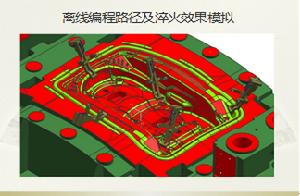

表層加熱,不破壞模具的原有精度和光潔度,模具變形量極小,無需後續加工,改變了模具加工的傳統工藝;加熱均勻,淬硬層可達2-3mm.效率高,熱處理速度可達100-500mm/min。利用模具加工數模離線編程,軟體自動生成淬火路徑及程式,導入工具機可直接用於淬火。
工藝可控性好,可通過調節電流、頻率、感應距離、速度、冷卻介質流量和濃度實現不同的工藝要求。設備部件和關鍵件採用世界知名品牌,可靠性高。
基本規格和技術數據
工作檯面積 mm 5000*2500
工作檯承重 kg 25000
龍門寬度 mm 3500
X向(工作檯)行程 mm 1500
機器人最大臂展半徑 mm 1550
重複定位精度 mm 0.06
持續輸出功率: kw 50 (負載率 100%)
最大輸出功率: kw 80(負載率50%)
工作頻率範圍 kHz 10-25
功率調節範圍:
10-100%
效率
0.93
最小冷卻水流量 L/min 22
內部冷卻水最高溫度 35
冷卻水壓力 bar (最大/最小): 4/6
允許工作環境溫度範圍 -5-+50
占地面積 mm 8500*4500
機器高度 mm 3500
機器重量 kg 20000
總功率 kw 120
