槽式給料機

簡介

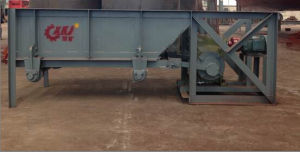

槽式給料機

槽式給料機又稱往復式或擺動式給料機，它是貯礦槽排料套用較早的一種給料設備。型式較多，其結構的共同點是均裝有可控制料層高度的調節閘板；在輸料槽下部為一前後移動的給料板。其不同點是給料板角度不一樣，一般為沿卸料方向向下傾斜5。，以及更大的傾角（小於物料的靜堆積角）和角度為零的水平型等。給料板的動作有前後往復移動式，抖動式以及擺動式等。傳動機構均為曲柄迴轉式。

結構

槽式給料機1-扇形調節閘板；2-輸料槽板；3-給料板；4-滾輪；5-曲柄連桿；6-傳動裝置。

分類

槽式給料機，擺式給料機，圓盤給料機，振動給料機，電磁振動給料機。槽式給料機又分為標準槽式給料機和重型槽式給料機，圓筒給料機。

用途

適用於金屬、非金屬物料的短距離運輸。槽式給料機廣泛套用於冶金、化工、煤炭、礦山及水利水電工程等部門，將塊狀及顆粒狀物料由貯料倉給料，送到各種不同的受料裝置。
槽式給料機可以架設於地面，也可以吊裝在礦倉卸料口上。槽底板作往復運動，其沖次為 20-60 次/min, 衝程為20-200mm。衝程可由驅動裝置偏心輪進行適當調整，偏心距為衝程之半。據一些選礦廠生產實踐，對於粘性礦石，偏心距不應小於 30mm 。槽式給料機的槽體寬度約為給料最大粒度的 2-2.5 倍。最大的槽式給料機，可滿足小於 500mm 粒度鐵礦石的給礦 。最常選用的規格是 980*1240 槽式給料機，其給料粒度為 350-0mm ，適於作為 400*600 鄂式破碎機的給料設備。

參數

機器名稱	擺式給料機	擺式給料機	槽式給礦機	槽式給礦機
進料口尺寸	400×400	600×600	600×500	980×1240
擺動次數	47	53	289	237
出料口尺寸（寬）	400	600	600	900
出料口尺寸（高）	400	600	500	800
擺動行程(mm)	0-170	0-190	10-50	20-50
最大給料粒度(mm)	95	100	200	350
生產能力(t/h)	0-12	0-20	10-50	30-90
型號	Y90S-4	Y90L-6	Y112M-4	Y160M-6
功率	1.1	2.2	4	7.5
總重量	272kg	535kg	1054kg	1676kg

.

套用範圍

槽式給料機廣泛套用於冶金、化工、煤炭、礦山及水利水電工程等部門,將塊狀及顆粒狀物料由貯料倉給料,送到各種不同的受料裝置
