產品簡介
華天成（槍式攝像機）HC-B8602系列彩色槍式攝像機 採用1/3英寸SONY HAD CCD，採用先進的數位訊號圖像處理技術（DSP），實現了540線高清晰水平解析度，最低照度達到0.01LUX，多種提高圖像質量的功能，包括背光補償（BLC）和自動增益控制（AGC），保證圖像高清晰。HTCview系列槍式攝像機專為道路設計，適用停車聲場出入口、公路收費站等需要獲得高清圖像還原的場合。
功能特點
專業化槍式設計，可靈活搭配不同規格的鏡頭。
採用最先進的高清晰度CCD 感測器，超低照度、圖像逼真柔和、清晰透徹、層
次分明、亮度等級高、信噪小。

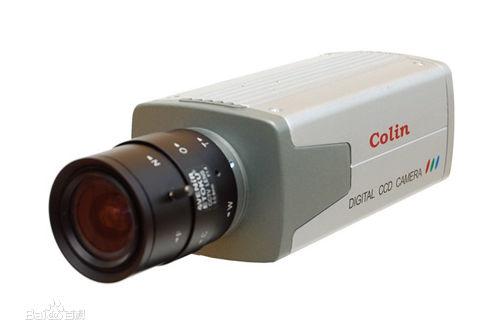

槍式攝像機(冊)日夜轉換兩用型，白天彩色圖像、夜間黑白圖像，低於0.15Lux 時自動由彩色圖
像轉換為黑白圖像。
在近紅外760mm-1100mm 的近紅外區域，如果配合合適波長的紅外照明，就可
以在完全無光的情況下實現清晰的黑白圖像。（選配）
鏡頭伺服方式：DC(直流)驅動&VIDEO(視頻)驅動驅動模式，可接固定/手動/自動光圈鏡頭。
超小型: (L)53×(W)40×(H)40 毫米。
選配：幀累積時最低照度達0.00006Lux/F1.2，此功能推薦用於儀器配套、夜間觀動物察等使用。
型 號 IK-UT808X
成像器件 1/3"SONY IT CCD
信號制式 PAL/NTSC
掃描方式 PAL:625 線,NTSC:525 線,2:1 隔行掃描
水平解析度 ≥540 電視線
最低照度(F1.2) 彩色時0.1Lux、黑白時0.003Lux,紅外感應時0Lux
感應紅外波 760nm-1100nm
鏡頭座 CS&C 接口
背光補償 自動背光補償(開/關) 中央測光
白平衡控制 自動白平衡(開/關)
增益控制 自動增益控制(開/關)
電子快門 自動電子快門(開/關)
電子光圈範圍 PAL:1/50～1/100,000 秒 NTSC:1/60～1/100,000 秒
光圈控制方式 電子光圈/自動光圈鏡頭控制
鏡頭驅動方式 視頻驅動(VIDEO)/直流驅動(DC)
信噪雜訊比 >52dB（自動增益關）
伽瑪校正 0.45
存儲溫度 -30℃～+70℃ 濕度90&以下
工作溫度 -10℃～+50℃ 濕度80&以下
同步方式 內同步
視頻輸出幅度 1.0Vp-p 75Ω
電源電壓 DC12V±10%
產品參數
下面是小編從槍式攝像機的參數方面總結得出的關於黑白攝像機的基本功能分析：
槍式攝像機1.像素數
像素數指的是槍式攝像機CCD感測器的最大像素數，有些給出了水平垂直方向的像素數，如500H×582V，有些則給出了前兩者的等待乘積值，如30萬像素。對於一定尺寸的CCD晶片，像素數越多則意味著每一像素單元的面積越小，因而由該晶片構成的槍式攝像機的解析度也就越高。
2.解析度
解析度是衡量 黑白槍式攝像機優劣的一個重要參數，指的是當 槍式攝像機攝取等間隔排列的黑白相間條紋時，在監視器（應比攝像機的解析度高）上能夠看到的最多線數，當超過這一線數時，螢幕上就只能看到灰濛濛的一片而不再能分辨出黑白相間的線條。
解析度的測試通常是用槍式攝像機去拍攝如圖1所示的解析度測試卡，並通過波形監視器來讀取數據的。具體方法如下：
(1)布置測試環境。將解析度測試卡置於標準測試燈光盒上，距攝像機約3m遠。槍式攝像機的視頻輸出端接波形監視器，並使波形監視器的輸出連至高解析度黑白監視器上。
(2)景物照度設定為2000lx，光源色溫設定為3200K。
(3)調節鏡頭焦距（或選配合適的定焦鏡頭並前後稍稍移動攝像機）使解析度卡的圖像充滿監視器螢幕，並通過精確對焦使圖像最清晰。
(4)用選行示波器觀察圖1所示的解析度卡，得到圖3所示的波形。
(5)調節鏡頭光圈使信號白電平達到100%（70mV），則此時調製深超過5%的電視線數即為極限解析度
3.最低照度
最低照度也是衡量 槍式攝像機優劣的一個重要參數，有時省掉“最低”兩個字而直接簡稱“照度”。最低照度是當被攝景物的光亮度低到一定程度而使槍式攝像機輸出的視頻信號電平低到某一規定值時的景物光亮度值。測定此參數時，還應特別註明鏡頭的最大相對孔徑。例如，使用F1.2的鏡頭,當被攝景物的光亮度值低到0.04LX時,攝像機輸出的視頻信號幅值為最大幅值的50%,即達到350mV(標準視頻信號最大幅值為700 mV),則稱此槍式攝像機的最低照度為0.04LUX/F1.2。被攝景物的光亮度值再低，槍式攝像機輸出的視頻信號幅值就達不到350 mV了，反映在監視器的螢幕上，將是一屏很難分辨出層次的、灰暗的圖像。
由於市場的規範尚不統一，有些照度指標很低的槍式攝像機的低照度特性可能還不如照度指標稍高一些的槍式攝像機的低照度特性好。其原因就是在測定低照度指標時使用的標準不同。仍以前述例子為例，如果將攝像機輸出的視頻信號幅值降為最大幅值的30%（即210 mV）為基準進行測量，則被攝像物的光亮度值還可以再低，如0.03LX，若再進一步將光學鏡頭換為F1.0的鏡頭，則由於光通量的增加，被攝景物的光亮度值還可再進一步降低，如0.02LX。
由以上分析可見，拋開測定標準而單純地以某品牌槍式攝像機的照度標稱值去和另一個品牌槍式攝像機的照度標稱值去比較是不能準確得出哪台攝像機低照度特性更好的結論的，因為它們所用的鏡頭的相對孔徑和輸出視頻信號的規定值可能是不一樣的。因此，最低照度指標只能用於設計及選購器材時的參考
4.信噪比
信噪比也是 槍式攝像機的一個主要參數。當槍式攝像機攝取較亮場景時，監視器顯示的畫面通常比較明快，觀察者不易看出畫面中的干擾噪點；而當攝像機攝取較暗的場景時，監視器顯示的畫面就比較昏暗，觀察者此時很容易看到畫面中雪花狀的干擾噪點。干擾噪點的強弱（也即干擾噪點對畫面的影響程度）與槍式攝像機信噪比指標的好壞有直接關係，即槍式攝像機的信噪比越高，干擾噪點對畫面的影響就越小。
所謂“信噪比”指的是信號電壓對於噪聲電壓的比值，通常用符號S/N來表示。由於在一般情況下，信號電壓遠高於噪聲電壓，比值非常大，因此，實際計算攝像機信噪比的大小通常都是對均方信號電壓與均方噪聲電壓的比值取以10為底的對數再乘以係數20，即式（2-3）的單位用dB表示。
一般槍式攝像機給出的信噪比值均是在AGC（自動增益控制）關閉時的值，因為當AGC接通時，會對小信號進行提升，使得噪聲電平也相應提高。CCD槍式攝像機信噪比的典型值一般為45dB~55dB。測量信噪比參數時，應使用視頻雜波測量儀直接連線於槍式攝像機的視頻輸出端子上。
特點
槍機攝像機功能強大，套用廣泛、性價比高，具有以下特點：
槍式攝像機隨著安防監控攝像機廣泛深入的套用，槍機攝像機高清的成像技術，高清透霧功能、紅外偵測鎖定、日夜轉換紅外攝像功能等已在電視監控工程中被廣泛使用。槍機攝像機的日夜轉換紅外攝像功能使攝像機在日夜轉換模式下、探測紅外線實現濾光片切換、解決普通日夜型攝像機出現的頻繁日夜轉換問題。可有效降低夜間低照度環境下的圖像噪點，提升畫面質量。槍機攝像機的變焦範圍取決於你所選用的鏡頭，可從幾倍到十數倍，並且鏡頭更換十分的方便。可根據選用不同鏡頭，實現遠距離或廣角監控，套用的場合非常得多。在道路監控使用中，即使車速變化範圍較大，槍機攝像機也可以提供清晰的畫面。通過內置的強光抑制功能、手動電子快門設定，實現對車牌的抓拍。可真實再現夜間動態畫面,適用於高速公路、收費站、平安城市等24小時全天候監控的場所。
安裝技巧
1、熟悉產品性能
工程商和用戶在拿到槍機攝像機產品後，應熟悉該產品的技術參數，如輸入電壓是多少，功率多大，有什麼功能等，儘量做到心裡有數。
2、檢查
安裝前應對半球攝像機進行檢測和調整，使攝像機處於正常的工作狀況。
3、安裝方式
施工前，可以根據環境和安全性、美觀性等出發，採用壁裝或者吊裝等安裝方式。
4、安裝角度
槍機攝像機的安裝角度直接影響到監控圖像的範圍，所以安裝時需要更多地按實地需求來操作。如安裝在小區門口小於6米處時，攝像機的角度建議最好是30°-60°;若安裝在收銀台時，攝像機的角度應考慮在±15°-20°等。總之，攝像機儘可能避免逆光攝像情況的出現，這樣方能儘可能地達到客戶的要求。
5、做好視頻接口的處理
槍機攝像機視頻信號輸出連線埠、電源輸入連線埠、控制信號連線埠比較重要，安裝時應儘量做好防水，以及防氧化處理。以免日後出現不穩定、不受控制，甚至不顯示圖像的現象。
維護技巧
1、維護基本條件
古話說的好，“巧婦難為無米之炊”，對槍式攝像機系統的維護來說也是一樣的道理，對槍式攝像機系統進行正常的設備維護所需的基本維護條件，即做到“四齊”，即備件齊、配件齊、工具齊、儀器齊。
1)備件齊
通常來說，每一個系統的維護都必須建立相應的備件庫，主要儲備一些比較重要而損壞後不易馬上修復的設備，如槍式攝像機、鏡頭、監視器等。這些設備一旦出現故障就可能使系統不能正常運行，必須及時更換，因此必須具備一定數量的備件，而且備件庫的庫存量必須根據設備能否維修和設備的運行周期的特點不斷進行更新。
2)配件齊
配件主要是設備里各種分立元件和模組的額外配置，可以多備一些，主要用於設備的維修。常用的配件主要有電路所需要的各種積體電路晶片和各種電路分立元件。其他較大的設備就必須配置一定的功能模組以備急用。這樣，經過維修就能用小的投入產生良好的效益，節約大量更新設備的經費。
3)工具和檢測儀器齊
槍式攝像機要做到勤修設備，就必須配置常用的維修工具及檢修儀器，如各種鉗子、螺絲刀、測電筆、電烙鐵、膠布、萬用表、示波器等等，需要時還應隨時添置，必要時還應自己製作如模擬負載等作為測試工具。
2、具體如下：
1).每季度一次設備的除塵、清理、掃淨槍式攝像機設備顯露的塵土，對槍式攝像機、防護罩等部件要卸下徹底吹風除塵，之後用無水酒精棉將各個鏡頭擦乾淨，調整清晰度，防止由於機器運轉、靜電等因素將塵土吸入監控設備機體內，確保機器正常運行。同時檢查監控機房通風、散熱、淨塵、供電等設施。室外溫度應在-20 ℃～+60℃，相對濕度應在10%～100%;室內溫度應控制在+5℃～+35℃，相對濕度應控制在10%～80%，留給機房監控設備一個良好的運行環境。
2).根據槍式攝像機系統各部份設備的使用說明，每月檢測其各項技術參數及監控系統傳輸線路質量，處理故障隱患，協助監控主管設定使用級別等各種數據，確保各部份設備各項功能良好，能夠正常運行。
3).對容易老化的槍式攝像機設備部件每月一次進行全面檢查，一旦發現老化現象應及時更換、維修，如視頻頭等。
4).對易吸塵部份每季度定期清理一次，如監視器暴露在空氣中，由於螢幕的靜電作用，會有許多灰塵被吸附在監視器表面，影響畫面的清晰度，要定期擦拭監視器，校對監視器的顏色及亮度。
5).對長時間工作的監控設備每月定期維護一次，如硬碟錄像機長時間工作會產生較多的熱量，一旦其電風扇有故障，會影響排熱，以免硬碟錄像機工作不正常。
6).對槍式攝像機系統及設備的運行情況進行監控，分析運行情況，及時發現並排除故障。如：網路設備、伺服器系統、監控終端及各種終端外設。桌面系統的運行檢查，網路及桌面系統的病毒防禦。
7).每月定期對槍式攝像機系統和設備進行最佳化：合理安排槍式攝像機中心的監控網路需求，如頻寬、IP位址等限制。提供每月一次的監控系統網路性能檢測，包括網路的連通性、穩定性及頻寬的利用率等;實時檢測所有可能影響監控網路設備的外來網路攻擊，實時監控各伺服器運行狀態、流量及入侵監控等。對異常情況，進行核查，並進行相關的處理。根據用戶需要進行監控網路的規劃、最佳化;協助處理伺服器軟硬體故障及進行相關硬體軟體的拆裝等。
8).提供每月一次的定期信息服務：每月第一個工作日，將上月搶修、維修、維護、保養記錄表以電子文檔的形式報送監控中心負責人。
