簡介
植被混凝土[Concretes biotechnical slope]
它針對大於60度的高陡岩石（混凝土邊坡、硬岩邊坡）邊坡防護和綠化的新技術[專利技術:三峽大學專利 ],本技術是以水泥為粘結劑、加上植被混凝土綠化添加劑、有機物(纖維+有機質或腐殖質)含量小於20% (體積比),並由沙壤土、植物種子、肥料、水等組成噴射混合料進行護坡綠化的技術。該技術機械化程度高,生產能力大,採用乾式噴錨機噴播,噴射距離遠,噴射層有一定強度且不易產生龜裂,抗沖刷能力強,特別適用於陡峭岩石邊坡。
套用領域和技術原理
對於各種工程邊坡和地質災害所形成的邊坡,工程師們關心的是它是否穩定。以前工程師們把邊坡當成沒有生命的有失穩傾向的土體或岩體,在分析邊坡的安全狀況後,若發現安全係數過低,工程師們往往會採取石料或混凝土砌築擋土牆和護面,或採用噴錨的方法對邊坡進行全封閉式的防護。而這種傳統的邊坡防護是排斥綠色植物的剛性防護,這樣做雖然能防止邊坡失穩帶來的嚴重水土流失和滑坡、土石流等災害,但也帶來了嚴重的環境問題,如視覺污染、生態失衡等。隨著人們環保意識的提高,人們越來越意識到在進行邊坡防護的同時,對邊坡植被進行恢復的必要性和重要性。利用綠色植物(柔性防護),單獨或與其他構築物配合對邊坡進行防護和綠化,已成為工程界努力追求的目標。
植被混凝土生態護坡綠化專利技術，由於它具有一定的強度和整體性能（能抵禦120mm/h的強暴雨的沖刷，不產生更龜裂），又是良好的植物生長基材，能夠達到邊坡淺層防護、修復坡面營養基質、營造植被生長環境、促進植被良好生長的多重功效。
植被混凝土生態防護技術是採用特定混凝土配方和混合植綠種子配方對岩石（混凝土）邊坡進行了防護和綠化的新技術。此項技術的核心是植被混凝土配方。它是集岩石工程力學、生物學、土壤學、肥科學、矽酸鹽化學、園藝學、環境生態學和水土保持工程學等學科於一體的綜合環保技術。植被混凝土是根據邊坡地理位置、邊坡角度、岩石性質、綠化要求等來確定水泥、沙壤土、腐植質、保水劑、長效肥、混凝土綠化添加劑、混合植綠種子和水組成比例。混合植綠種子是採用冷季型草種和暖季型草種根據生物生長特性混合優選而成，植被能四季常青、多年生長、自然繁殖。護坡綠化技術核心中最關鍵的技術是混凝土綠化添加劑。混凝土綠化添加劑的套用不但增加護坡強度和抗沖刷能力，而且使植被混凝土層不產生龜裂，又可以改變植被混凝土化學特性，營造較好的植物生長環境。
主要性能指標
1、植被混凝土物理性能：容重14—15KN/M3孔隙率30—45% 。性能穩定，抗濕變、抗光照性能好。
2、植被混凝土力學性能：實驗室試驗強度為：7天0.3Mpa, 28天0.45Mpa。
3、邊坡淺層防護功能:植邊坡淺層防護功能：植被混凝土為掛網加筋混凝土，加上生長的植被能有效地防禦暴雨沖刷、太陽暴曬、溫度變化、不龜裂、實踐證明，且其抗沖刷能力能抵禦120mm/h降雨。
4、植物生長指標：植物發芽率90%；植物覆蓋率95%；土壤肥力合理；植物多年生情況良好。
5、施工設備與工藝：完全與噴射混凝土相同
施工工藝
1、植被混凝土生態護坡施工工藝
植被混凝土生態護坡包括以下工序：坡面整治、高強度土工網和錨釘的鋪設安裝、植被混凝土基材製備、植被混凝土噴植。
2、坡面整治
將坡面對施工有礙的一切障礙物清理乾淨。包括：
清除植被結合部。清理坡面開口線以上原始邊坡的接觸面，清理寬度1.0～1.5m，以剷除原始邊坡上植物枝幹為準，對地下根莖無必要進行挖除，此部分作為工程與原坡面的過渡即植被結合部；
清除坡表面的雜草、落葉枯枝、浮土浮石等；
坡面修整處理。對於明顯存在危岩的凸出易脫落部位，進行擊落，可先用電錘或風鎬在凸出部位沿坡面鑽出孔洞，然後用錘擊落。對於明顯凹進的地段，進行填補，可用風鎬將需填補處鑿出麻面，其深度不宜小於1cm，然後用高壓風、水將其沖洗乾淨，最後用M7.5砂漿將其填平。

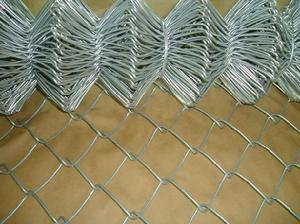

3、鐵絲網和錨釘的鋪設安裝
按設計的錨釘規格、入岩深度、間距垂直於坡面配置好錨釘後，鋪設加14#鍍鋅勾花鐵絲網（網目5×5cm）。網片從植被結合部頂由上至下鋪設，加筋網鋪設要張緊，網間上下需進行不小於5㎝的搭接，網間左右不需進行搭接，但所有網片之間套用18#鐵絲綁紮牢固，在錨釘接觸處也一併用18#鐵絲與錨釘綁紮牢固。網片距坡面保持7cm的距離，否則用墊塊支撐。
4、植被混凝土基材配製
植被混凝土基材由砂壤土、水泥、有機質、植被混凝土綠化添加劑混合組成，各組分材料的選擇要求如下：
砂壤土：選擇工程所在地原有的地表土壤經風乾粉碎過篩而成，要求土壤中砂粒含量不超過5%，最大粒徑應小於8mm，含水量不超過20%。
水泥：採用P32.5普通矽酸鹽水泥。
腐殖質：有機質一般採用酒糟、醋渣或新鮮有機質（稻殼、秸稈、樹枝）的粉碎物，其中新鮮有機質的粉碎物在基材配置前應進行自然發酵處理。
植被混凝土綠化添加劑：添加劑能中和因水泥添加帶來的嚴重鹼性，調節基材PH值，降低水化熱；增加基材空隙率，提高透氣性；改變基材變形特性，使其不產生龜裂；提供土壤微生物和有機菌，有利於加速基材的活化；含有緩釋肥和保水劑。植被混凝土綠化添加劑發明專利未公開，採用三峽大學的專利產品。
植被混凝土基材的配製分基層和表層分別按不同配比配製，配比如下：
植被混凝土基材配比：
| 配比（質量比） | 砂壤土 | 水泥 | 有機質 | 植被混凝土添加劑 |
| 基材基層 | 100 | 10 | 5 | 5 |
| 基材表層 | 100 | 6.5 | 5 | 5 |
按配合比製備各組分材料，利用攪拌機充分攪拌後待用。表層基材攪拌時應加入按設計要求的植物種子。

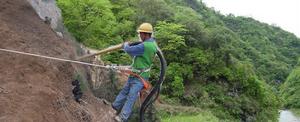

5、植被混凝土噴植
噴播由大於12立方的空壓機送風，採用乾式噴漿法施工。
基層噴植。1）方法：在噴漿之前再次檢查坡面上的浮土、草皮、樹根及其它雜物是否清理乾淨，確認後用水進行坡面噴淋，以促使噴射植被混凝土基材與基面連線緊密，然後進行試噴試驗，以調節水灰比，再進行噴漿施工；基層的噴護厚度為8～9cm；噴射作業開始時，應先送風、後開機、再給料，噴射結束時應待噴射料噴完後，再關風。2）控制措施：基層噴射混凝土可一次噴至設計厚度，不需分層噴植；噴射過程中，噴嘴距坡面的距離控制在0.6m~1.0m之間，一般應垂直於坡面，最大傾斜角度不能超過10°；噴漿中，噴射頭輸出壓力不能小於0.1MPa；噴射採用自上而下的方法進行，先噴凹陷部分，再噴凸出部分；噴射移動可採用“S”形或螺鏇形移動前進。
表層噴植：基層施工結束8h以內進行表層噴護，一般控制在3～4h；表層的噴護厚度為1～2cm；表層噴護之前在坡面上噴一次透水，保證基層和表層的粘結；近距離實施噴播，以保證草籽播撒的均勻性；噴播採用自上而下的方式進行，單塊寬度按4～6m進行控制。
