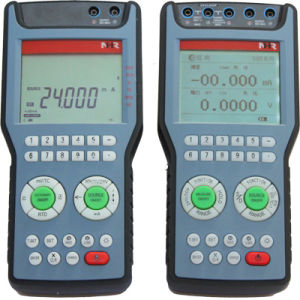

SFX－1000校驗信號發生器
簡介SFX－1000校驗信號發生器是DDZ－S系列產品中的一個單元，作為DDZ－S系列儀表的校驗信號源，也可作為DDZ－Ⅱ型，DDZ－Ⅲ型電動單元組合儀表的校驗信號源，它可提供5路通道的0－21mA DC恆流電流或0－200mV DC或0－10.5V電壓輸出信號，附有0－200mV DC、0－200mA DC、0－20V輸入信號顯示，開關量輸入顯示，開關量觸點輸出。220V交流供電，還可作為KMM單迴路調節器，DZTB－2301A數字調節器，溫度變送器，比例及開方積算器，頻率轉換器，加法器，乘除器等各種單元組合儀表的專用調試設備，並附帶有10HZ－5KHZ的正弦波及矩形波輸出。主要技術指標輸出信號五路：可以輸出0－21 mA DC電流信號或0－200 mV DC電流信號或0－105V電壓 信號，各路之間相互隔離，輸出調節可以是連續，也可以是斷續。
輸入信號五路：可以測試0－200 mA、0－200 mV或0－20V信號各路之間互相隔離。
校驗信號發生器輸出頻率：10HZ－5KHZ波形可以是正弦波，也可以是矩形波。
檢測頻率：0－20Khz
檢測周期：0－20000s
開關量輸出五路及輸入四路
顯示方式：模擬量及數字量各用一隻41/2位數顯表顯示，精度0.2%FS。
供電電壓：220V，AC
消耗功率：20W
工作條件：工作溫度：5－45℃ 相對濕度：≤85%
結構形式：台式

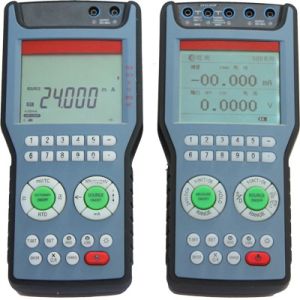

DFX-02校驗信號發生器
簡介DFX-02校驗信號發生器除具有01型功能外，增加了0-20MA直流信號輸出，可校驗DDZ-III毓儀表。應該儀表後部裝有24線插頭能與本廠生產的DTL調節器24線插座相配合，在調節器遇到故障時，還可作攜帶型操作器使用。
主要技術指標主要技術指標
DFX－01
輸出信號：電流輸出:DC 0～10mA 連續可調
DC 0～100μA 連續可調
電壓輸出:DC 0～10mV
DC 0～100mV 連續可調
DC 0～10V
負載電阻：0～1.5KΩ(輸出0～10mA時)
恆流性能：0.5%/1.5KΩ
表頭指示誤差：DC 0～10mA ±2.5% DC 0～100μA ±2.5%
DC 0～10mV ±5%
DC 0～100mV ±5%
DC 0～10V ±5%
DFX－02
輸出信號及負載電阻：
電流輸出：0～100μA
負載電阻：0～10KΩ
電流輸出：0～10mA
負載電阻：0～1.2KΩ（乾電供電）
0～3KΩ（交流220V 50HZ供電）
電流輸出：0～20mA
負載電阻：0～500Ω（乾電供電）
電壓輸出：0～50μV～0～50μV～0～50mV～50mV～1V～2V～10V
電阻輸出：500Ω, 100Ω, 200Ω, 1 KΩ四檔
表頭指示誤差：DC 0～100μA ±3%
DC 0～10～20 mA ±5%
電壓輸出誤差：±1%
電阻輸出誤差：±1%
工作條件：供電電壓：220V 50HZ
環境溫度：0～45℃
相對濕度：≤85%
