板鏈斗式提升機

NE型板鏈斗式提升機是套用最廣泛的一種垂直提升設備，該機適用於中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送，物料溫度在250℃以下。

主要結構

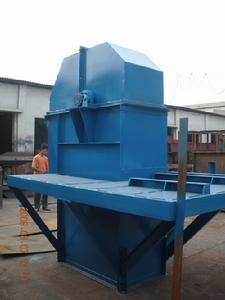

板鏈斗式提升機

NE型板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料斗和專用板式鏈條組成,NE30以及下採用單排鏈,NE50--NE800採用雙排鏈。

驅動裝置---採用多種驅動組合驅動,(依用戶實際需要而定).驅動平台上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

主要特點

1、密封性好，環境污染少。

2、操作、維修方便、易損件少。

3、使用成本低，由於節能和維修少，使用成本極低。

技術參數

型號	提升量 平方米/小時	物料最大塊度
		占百分比　%
		10	25	50	75	100
NE15	15	65	50	40	30	25
NE30	32	60	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	170	130	105	80	65	55
NE200	210	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	380	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100
NE800	800	275	220	165	135	110
