簡介

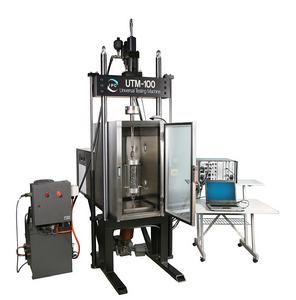

材料試驗系統載入能力可以達到100kN(10噸),通過壓縮、拉伸以及動態波形等載入方式,在實驗室內按照各種試驗方法測試瀝青混合料、水泥混凝土或無粘結路面建築材料力學性能。材料試驗系統不僅可套用於路面材料測試,也可以用於工業和研究領域,包括金屬、塑膠和包裝材料等。
材料試驗系統使用了世界第一流水平的IMACS一體化多軸控制器)和完善的UTS軟體,令試驗的設定、操作過程和後處理都變得非常輕鬆和簡單。最大程度地提供的各種感測器、夾具和套用軟體(包括標準試驗軟體和可程式功能的軟體),能夠符合不同的試驗方法和客戶特別的試驗需求。
用途
材料試驗系統能夠通過壓縮、拉伸以及動態波形等載入方式,在實驗室內按照各種試驗方法和標準來測試瀝青混合料、無粘結路面材料或水泥混凝土等材料的力學性能和疲勞性能。
特點
堅固的2柱式載入架
雙向作用伺服液壓作動器
高性能伺服閥令正弦載入頻率高達70 Hz
橫樑高度液壓調節,液壓自動夾緊
可調高/低液壓控制
可選適用於各種試驗方法的夾具
一體化採集與控制功能,採樣頻率高達5Hz
能夠擴展至8個控制軸和32個採集通道
高達20位的自適應數據採集
標準化模擬通道輸出使得感測器可以接入任意通道
標準
間接拉伸模量:AASHTO TP31-94、ASTM D4123、EN 12697-26C
間接拉伸疲勞:EN 12697-24E
間接拉伸蠕變柔量和強度:AASHTO TP9、 AASHTO T322
動態模量: NCHRP 9-19和NCHRP 9-29、 AASHTO TP79、 AASHTO TP62
永久變形(靜態或動態軸向蠕變):NCHRP 9-19和NCHRP 9-29、 EN 12697-25
無粘結材料回彈模量:AASHTO TP46 、AASHTO T307
4點彎曲小梁疲勞試驗:AASHTO TP8、AASHTO T321、EN 12697-24
TSRST約束試件溫度應力試驗: AASHTO TP10
瀝青混合料單軸壓縮試驗(圓柱體法): T 0713-2000
通用應力-應變試驗:由用戶自己設定應力/應變載入和試驗終止條件,可進行例如瀝青混合料的馬歇爾穩定度試驗,劈裂試驗以及三點彎曲試驗等;
用戶可程式試驗:用戶可可自行開發和設計相應的試驗,最大程度滿足客戶的試驗需求,為用戶提供最大的靈活性和自由度。
註:要完成以上相應的試驗要配置對應的夾具與感測器等配件
構成
材料試驗系統基本系統包括:載入架、液壓泵、液壓分流器、溫控箱、IMACS控制和數據採集系統、試驗組件、UTS試驗軟體。
1。載入架:
· 2柱式設計,最大荷載 100 kN
·柱間距:565mm
·有效空間:1000mm
·配備液壓提升油缸,可對橫樑進行高度調節
·橫樑自動液壓夾緊
·頂部載入,最大行程100 mm,內置位移感測器,精度:<0.5%(未經線性化)
·荷載感測器量程:±100kN,精度:<0.05%(未經線性化)
【基本組成】:
液壓作動器,等截面積類型,配備摩擦小、壽命長的軸承和密封;
伺服閥,高度回響直接驅動伺服閥;
內置位移感測器,置於伺服作動器內可以精確的位移測量和控制,並提高可靠度;
荷載感測器;
橫樑,高級6061鋁做成的,保證輕質並具有最佳的硬度;
立柱,高級鋼製成,保證較高的剛度,硬鉻合金鍍層防止鏽蝕和長的使用壽命;
橫樑夾緊功能,使操作更方便和安全;
液壓提升油缸,可對橫樑高度進行調整。
2. 液壓泵
·工作壓力: 210bar;
·功率: 7.5 kW;
·電源: 380-415 V, 50 Hz,3相;
·流速: 18升/分鐘;
· 3mm回流油過濾;
·使用循環水冷卻(需要流量為5~10升/分鐘的20℃冷卻水);
·噪聲:小於70db(2m內)
3. 液壓分流器
·4升液壓蓄力器具有140Bar預加壓能力;
3mm供壓油過濾;
·高/低壓可選;
·低壓可調:10~210 Bar;
4. 溫控箱
·溫度範圍:-15~+60℃(標準);註:可根據客戶需求擴展,最大可達到-40~+100℃
·溫度穩定度:± 0.2℃;
·電源:220V,15A,50Hz。
內部尺寸:寬450mm×深590mm×高900mm
5. IMACS控制和數據採集系統
IMACS控制和數據採集系統,與傳統的在電腦中插卡方法截然不同之處在於其控制和數據採集功能完全一體化,對於高速實時控制系統來說這一點非常重要,因為這類系統通常要求對信號波形、載入和數據採集都要有非常精確的定時控制。
為實現這一點,在IMACS控制器內配置了一個高速信號處理單元,處理單元可以提供所有必要的控制特性和波形產生功能。這一點和數據採集功能是同步的,所有的感測器讀數恰好在相同時間內平行進行。.
另外一個顯著的使用特點是IMACS能夠生成任意所需要的波形。不僅所有常規波形,如正弦波、半正弦波、方波、斜波、三角波等等很容易得到,而且用戶可以通過自定義512點來輸入任意波形。
必要時,可以將IMACS控制和數據採集系統從一台電腦換到另外一台上,簡單快捷,而不需要對採集卡進行轉移和安裝。
5.1系統特點
- 為所有IPC試驗機的提供實時電腦控制
- 綜合的通道採集和控制功能,速度達到5kHz
- 可擴展至8個控制軸和32個採集通道
- 達到20位的自適應(auto-ranging)數據採集
- 標準化模擬通道輸入實現任意感測器可以接入到任意通道。
- 可選軟體噪聲過濾
5.2技術規格:
·採集速率可達到5 kHz;
·具有8個採集通道(標配),可擴展至32個
· 2軸伺服控制(標配),可擴展至8個;
· 20位的自適應(Auto-ranging)數據採集;
·模擬輸入,軟體可選:×1, ×4, ×16, 或自動增益;
·除了可以輸入正弦波、半正弦波、方波、三角波,用戶還可以通過自定義512點來輸入任意波形;
· RS 232 通信連線埠,傳輸速度:115 kb/s;USB通信連線埠,傳輸速度:10M/s;
6.試驗組件
IPC公司製造的系統具有一個重要特點,就是所有的感測器都不限定於IMACS控制器內部的特定信號調節通道。實際上,感測器不需要限定於在某一特定的IMACS控制器上使用。這是通過對所有的感測器進行“標準化”來實現的。即調節感測器,使它們與信號調節器具有同樣的輸入電壓範圍。為了實現這個,在感測器電纜內接入了信號調節模組,由此提供所需的放大和匹配的過濾,將每個感測器轉換至標準輸出水平。信號調節器的電壓由IMACS控制器提供。
這種標準化方法的另外一個顯著優勢在於所有的感測器的標定和更換均可以獨立於IMACS控制器以滿足特定的要求。感測器技術是不斷發展的,一旦需要替換更加新型的和精確的感測器,也就可以隨時進行,而不需要對IMACS做任何的內部修改。
6.1間接拉伸試驗組件:
6.2 動態模量試驗組件:
6.3 永久變形(蠕變)/單軸壓縮試驗組件:
6.4 無粘結材料回彈模量試驗組件:
6.5 四點彎曲小梁疲勞試驗組件:
6.6 約束試件溫度應力試驗組件
7. UTS試驗軟體
UTS試驗軟體用戶界面友好,使用選單驅動。操作方面,系統從試驗中依附於試件的感測器處採集動態數據,然後在電腦上實時顯示應力-應變或應力/應變-時間的曲線(取決於每一試驗類型和功能模式
載入等級和載入次序由操作者在每一個試驗程式裡面預先設定好。這使得操作者可以根據試驗過程的不同階段選擇最大的位移,力和應變限制。
像其他ASCII數據檔案一樣,為了輸出到電子製表軟體程式,UTS軟體同樣提供了在二進制格式裡面存檔試驗數據的功能。每當做完一個試驗,會自動生成一個二進制檔案,並與完成的制定試驗唯一對應。該二進制檔案記錄了試驗的每一個細節,包括設定、載入參數、試件和感測器標定細節,以及大多數情況下用於觀察動態性能的感測器信號瞬態圖。二進制檔案可以在任何一台電腦上載入,回放試驗過程中的數據,生成一個ASCII數據檔案,或者生成列印報告。檔案甚至可以通過email發給其他人,讓他們瀏覽試驗結果,就好像由他們親自完成了該試驗一樣。對於需要遠在異地的其他人幫忙解決試驗中的問題這個功能尤其有用。
UTS軟體有系統地使用了模板檔案,這些檔案存儲了配置數據和設定參數。模板檔案可以通過配置從而符合某些標準試驗方法或標準試件尺寸,這樣操作者就不用在每一次試驗開始之前都重新輸入相同的數據。這樣,研究人員或試驗室管理者也能夠建立完整的試驗體系,以便讓普通的操作人員遵循。
7.1軟體特點:
- 提供全面的試驗和報告功能
- 實時數據圖表顯示
- 感測器分配和管理
- 適用於瀝青和非結合顆粒材料的廣泛套用軟體
- 動態感測器水平顯示
- 獨特的感測器分配圖
- 軟體可選感測器標定及線性化
- 可配置的感測器水平顯示屏
- 用戶自定義試驗模組,簡化試驗步驟
- 用戶可選試驗終止條件
- 一體化設備運行監視和控制
