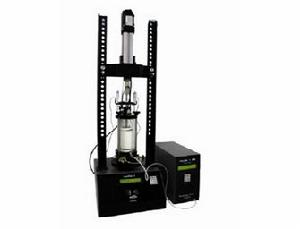

Geocomp回彈模量試驗系統

Geocomp回彈模量試驗系統

循環三軸試驗● Geocomp回彈模量試驗系統可以按照AASHTO規範精確施加半正弦波形。 T-294/T-307的回彈模量試驗●

簡介

Geocomp回彈模量試驗系統是美國Geocomp公司生產的一款高性能的室內岩土試驗設備。
Geocomp公司1982年成立於美國波士頓,是一個集土木工程儀器設計、生產及使用系列化的一個實體。Geocomp為用戶提供先進的全自動化土工測試設備,系統可以自動完成試驗、數據採集及表格和圖形的生成等。實驗報告的生成非常快速和精確。試驗符合ASTM、AASHTO、COE EM和BS標準。
Geocomp土工試驗系統的最大特點就是可以在同一種壓力機上完成靜三軸、固結、無側限壓縮、CBR、回彈模量等試驗,方便實用。

設備概述

Geocomp回彈模量試驗系統(型號:LoadTrac II-RM)可以全自動完成基礎/地基材料的回彈模量試驗。LoadTrac II 能夠完成符合AASHTO T-294/T-307 和SHRP P46 協定的回彈模量試驗。它將人工操作降到最低,並提供一個萬能平台用於完成其它岩土試驗。

額外的試驗功能:

Geocomp壓力架不僅可以完成回彈模量試驗,增加軟體和配件後,還可以完成以下試驗:
● CBR試驗
● 軟岩和水泥混合物的壓縮試驗
● 恆應變速率固結試驗
● 循環三軸試驗
● 逐級增加固結試驗
● 瀝青馬歇爾試驗
● 靜三軸試驗
● 無側限壓縮試驗
整個試驗過程都可以精確施加荷載
回彈模量試驗是一個複雜的試驗,試驗中試樣的剛度會隨荷載而變化。Geocomp系統能夠通過PID控制器的實時調節功能,根據試樣的剛度實時調節系統參數,這個特徵使Geocomp系統從試驗開始到結束都可以施加正確的荷載。
Geocomp回彈模量試驗系統可以按照AASHTO規範精確施加半正弦波形。

試驗數據

Geocomp系統可以按照用戶的要求輸出各種數據格式,包括:
● 一份完整的試驗報告
● No. FHWA-RD-97-083
● 原始數據文本檔案和工程單位文本檔案
兩者都可以傳輸到電子表格中,以便進一步分析處理。
該系統包括完整的報告軟體。該軟體可以在試驗結束後馬上將試驗結果按照表格和圖形格式列印出來。報告可以採用任何單位。

適用規範

● AASHTO T-294/T-307的回彈模量試驗
● SHRP P46的回彈模量試驗

技術參數

圍壓 電機-氣動氣壓調節器自動施加、維持和增加圍壓
循環載入波形 正弦波
循環速率 0.1sec/脈衝, 1脈衝/second,用戶定義的小於該值的參數
循環載入 ● 高性能線性作動器
● 2.8kW ,用於快速回響的低慣性的伺服驅動系統
● 解析度的反饋系統,快速精確的控制力和速度
● 22 kN (5000lbs力) 超過200mm(8") /sec的連續力載入
● 單相208 VAC/60Hz (US)/220 VAC/50Hz (國際標準)
試驗終止的條件 達到最大循環次數
達到最大應變
報告選項 ● 剪應力versus 脈衝次數
● 軸向應變 versus 脈衝次數
● 回彈模量 versus 脈衝次數
● 回彈模量versus 偏應力
● 回彈模量versus 圍壓
壓力室 帶有附屬檔案的三軸壓力室
系統單位 美制,英制,公制 和 SI ,試驗之前、試驗中、試驗之後可以隨時更換單位
試樣直徑 70,100,and 150 mm (2.8/4/6 inches),特殊尺寸可以定製
感測器 力:2,5,10 kN (500,1000,2500 lbf.)
位移:0.5 inch range,+25.4 mm(+1.00 in.)

中國用戶

Geocomp儀器在中國的用戶包括:
北京工業大學
長江水利委員會長江科學院
東方科學儀器進出口集團有限公司
廣東省大正國際貿易有限公司
海南超代科學器材有限公司
海南大學
華僑大學
江蘇省科技發展集團公司
交通部公路科學研究院
南京工業大學
南京水利科學研究院
上海隧道工程股份有限公司
中國地質大學
中科院武漢岩土力學研究所
重慶交通大學
……
