基本信息

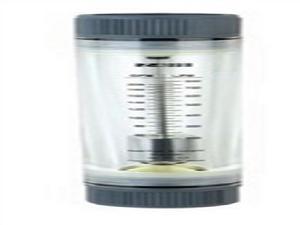

有機玻璃轉子流量計是淮安森菱儀表為了廣大用戶需求自行研製成功，流量計測量管選用優質透明有機玻璃。主要應於淨水處理及環保工程配套，管道式有機玻璃轉子流量計也可用於化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。有機玻璃轉子流量計還具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連線文便等特點，但有機玻璃的錐形玻璃管不能用於有機溶劑(如三氯乙烯、二氯乙烷）。原理與結構
有機玻璃轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形管及其在內可以上下移動的浮子。當流體自下而上流經錐形管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處於平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關係，浮子的位置高度可作為流量量度。技術參數
LZB-G有機玻璃轉子流量計 |
型號 | 流量範圍 | 介質 | 備註 | A | B | C | 接口螺紋 | |
LZB-10 | LZB-1001G | 0.1~1 GPM/0.5~4LPM | 水 | 圓形 | 210 | 160 | ?32 | ZG1/2”、ZG3/8” |
LZB-1002G | 0.2~2 GPM/1~7LPM | |||||||
LZB-1005G | 0.5~5 GPM/2~18LPM | |||||||
LZB-25 | LZB-2510G | 1~10 GPM/5~35LPM | 水 | 圓形 | 278 | 211 | ?45 | ZG1” |
LZB-2516G | 2~16 GPM/4~60LPM | |||||||
LZB-2520G | 2~20 GPM/10~70LPM | |||||||
LZB-2510G-S | 1~10 GPM/5~35LPM | 水 | 方形 | 296 | 228 | ?45 | ZG1” | |
LZB-2516G-S | 2~16 GPM/4~60LPM | |||||||
LZB-2520G-S | 2~20 GPM/10~70LPM | |||||||
LZB-40 | LZB-4040G | 4~40 GPM/15~150LPM | 水 | 圓形 | 302 | 230 | ?68 | ZG1-1/2” |
LZB-4060G | 6~60 GPM/25~250LPM | |||||||
LZB-4080G | 8~80GPM/30~300LPM | |||||||
LZB-40100G | 10~100 GPM/50~350LPM | |||||||
LZB-4040G-S | 4~40 GPM/15~150LPM | 水 | 方形 | 302 | 230 | ?68 | ZG1-1/2” | |
LZB-4060G-S | 6~60 GPM/25~250LPM | |||||||
LZB-4080G-S | 8~80GPM/30~300LPM | |||||||
LZB-40100G-S | 10~100 GPM/50~350LPM | |||||||
LZB-50 | LZB-50150G | 50~150GPM/190~550LPM | 水 | 圓形 | 380 | 310 | ?75 | ZG2” |
LZB-50200G | 40~200GPM/150~700LPM | |||||||
