最小流量閥一般安裝在水泵出口的支管上,當水泵正常運轉時,外管供水時,最小流量閥關閉。當水泵正常運轉不向外供水時,又不停泵,最小流量閥由溫度、壓力、與出口閥連鎖三種方式中其中一種方式控制其開和關,排去一部分小流量的高溫水,防止水泵氣蝕,保證水泵正常連續運轉。
最小流量閥的工作方式:1、軋鋼廠的高壓除鱗水(PN25MPa)是採用溫度控制的,除鱗水50℃開閥,40℃關閉。
2、用於一般水泵是採用泵的出口壓力來控制的,在泵出口的主管上安裝壓力開關,當壓力超過某一設定值(根據現場,由設計員設定),最小流量閥開;當壓力低於某一設定值,最小流量閥關。水泵正常運轉的壓力隨著向外界供水和不供水時壓力波動較大,開關最小流量閥的設計值由設計院人員設定即可。
3、將最小流量閥的開關與向外界供水的主閥聯鎖,向外供水,主閥開,最小流量閥關,反之,不向外供水,主閥關,流量閥開。
最小流量閥的結構圖

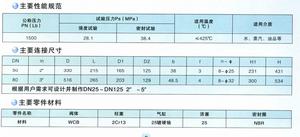

結構尺寸包裝、標誌、運輸與貯存1 標誌
產品應有銘牌和合格證。銘牌上應註明產品型號、生產廠名、出廠時間、標準編號、重量等。隨產品應附有產品壓力試驗報告、使用說明書等技術檔案。其它要求應符合GB/T12220-1989的規定。
2 包裝
包裝方式採用木箱包裝。產品驗收合格後,在進箱(塑膠袋)之前應進行
去污處理。外包裝上應有防雨、重量、包裝尺寸等圖形符號和文字說明。其它要求應符合JB/T7928-1999的規定。
3 運輸
在運輸途中應防止雨淋,避免劇烈的衝擊和震動,裝卸時應小心輕放,勿拋擲。其它要求應符合JB/T7928-1999的規定。
4 貯存
產品貯存時應置於室內,防止雨淋。其它要求應符合JB/T7928-1999的規定。
