基本介紹
套用於逆向工程設計、複雜曲面抄數、工具三維測量。針對現有三維實物（樣品或模型）在沒有技術文檔的情況下，可快速測得物體的輪廓稽核數據，並加以構建、編輯、修改生成通用輸出格式的曲面數位化模型，再送入通用CAD/CAM系統中，作進一步的處理，從而生成NC加工路徑或RP所需的模型截面輪廓數據，最後複製出實物或其原型。
產品特點
1、零級精度200mm厚花崗石平台作機身，穩定不變形，精度持久保持。
2、採用1μm光學式電子尺做測量定位，全死循環式運動控制，提高抄數機的定位精度。
3、採用線雷射掃描，速度快，每秒2000-10000點。

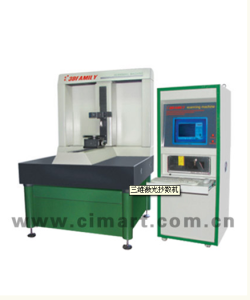

智泰三維雷射抄數機4、雙CCD取點,消除掃描死角。
5、開放式掃描設計，可掃描超大對象。
技術參數
主要型號
LSH400
測量行程(mm)
400x300x300x360°
全機尺寸(mm)
850x950x1400
掃描測量精度
±0.01mm/±0.05mm
機台定位精度
±0.005mm
軟體
Scan3DNow
檔輸出格式
STL、OBJ、IGES、DXF、VRML
掃描方式
平面掃描、旋轉掃描、2相位掃描、混合掃描
量測景深
150mm/30mm
機台結構
採用零級精度200mm厚花崗岩平台作機身基礎
CCD感測器
2組
四軸掃描
360度旋轉，一次定位量取全部點數據，自動將所有數據結契約一坐標系統。
使用環境
電源供給：110V～220V±10%50/60HZ溫度：20±5℃濕度：45%-75%
保修期
1年
機器維護及保養
由於壓縮空氣對機器的正常工作起著非常重要的作用，所以對氣源的維修和保養非常重要。其中有以下主要項目：1、每天使用機器前檢查管道和過濾器，放出過濾器內及空壓機或儲氣罐的水和油。
2、一般3個月要清洗隨機過濾器和前置過濾器的濾芯。空氣品質較差的周期要縮短。因為過濾器的濾芯在過濾油和水的同時本身也被油污染堵塞，時間稍長就會使測量機實際工作氣壓降低，影響它的正常工作。一定要定期清洗過濾器濾芯。
3、每天都要擦拭導軌油污和灰塵，保持氣浮導軌的正常工作狀態。
對機器導軌的保護
機器的導軌是測量機的基準，只有保養好氣浮塊和導軌才能保證測量機的正常工作。它的導軌的保養除了要經常用酒精和脫脂棉擦拭外，還要注意不要直接在導軌上放置零件和工具。尤其是花崗石導軌，因其質地比較脆，任何小的磕碰會造成碰傷，如果未及時發現，碎渣就會傷害氣浮塊和導軌。要養成良好的工作習慣，用布或膠皮墊在下面，保證導軌安全。
工作結束後或上零件結束後要擦拭導軌。
套用領域
廣泛套用在工業產品設計、快速原版雕刻、模具抄數等。
