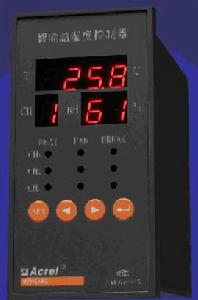

智慧型型溫濕度控制器產品主要用於中高壓開關櫃、端子箱、環網櫃、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。該系列產品抗干擾能力強，可靠性高。
智慧型型溫濕度控制器智慧型型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、感測器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊於一體，精度高、測量範圍寬，是一種適合於各個行業和領域的溫濕度測量控制儀表。
下面以上海安科瑞電氣股份公司WHD系列智慧型型溫濕度控制儀為例,介紹智慧型型溫濕度控制儀的原理、特點及技術參數。
注意事項
1. 使用設備時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。
2. 初次使用設備人員，必須在熟練人員指導下進行操作，熟練掌握後方可進行獨立操作。
3. 實驗時使用的儀器設備及器材，要布局合理，擺放整齊，便於操作，觀察及記錄等。
上海安科瑞智慧型型溫濕度控制儀l 產品符合國標GB/T15309-1994。
適用環境(控制器)
l 溫度 -10℃~+55℃
l 濕度 ≤95%RH，不結露，無腐蝕性氣體
l 海拔 ≤2500米
電磁兼容
l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l 電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
工作原理及功能
溫濕度控制器主要由感測器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：
感測器檢測箱內溫濕度信息，並傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間後，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。
產品特點
l 生產工藝先進，產品品質優秀；
l 採用集成數字溫濕度感測器，測量精度高，接線方便；
l 每一路測量對應兩個控制輸出接點，可分別接加熱器和風扇；
l 通過按鍵編程，用戶可任意的設定控制參數，及控制器工作參數；
l 儀表設定數據永久保存，掉電後不丟失；
l 抗電磁干擾能力極強；
l 具有密碼保護功能。
技術參數
測量範圍
溫度 -40.0℃~+99.9℃
濕度 20%RH~90%RH
精度
溫度 ±3℃
濕度 ±5%RH
變送輸出
DC4-20mA或DC0-20mA
控制參數設定範圍
加熱升溫 -40.0℃~+40.0℃
鼓風降溫 0.0℃~+100.0℃
濕度控制 20%RH~90%RH
可設回滯量
1~40（℃或%RH）
輸出觸點容量
5A/AC250V（無源接點）
輔助電源
電壓 AC 85~265V DC 100~350V
功耗 基本功耗(≤0.8W)+繼電器功耗(每路≤0.7W)
安全性能
工頻耐壓 電源與外殼可觸及金屬件/電源與其它端子組2kV/1min(AC,RMS)
絕緣電阻 ≥100MΩ
平均無故障工作時間 ≥50000小時
通訊接口
RS485，MODBUS-RTU協定
安裝方式
嵌入式安裝
儀表外形及安裝尺寸 單位mm
WHD48的外形尺寸48mm*48mm，深85mm
WHD72的外形尺寸72mm*72mm，深97.5mm
WHD96的外形尺寸96mm*96mm，深85mm
WHD46的外形尺寸120mm*60mm，深137.5mm
選型
智慧型型溫濕度控制器可同時多點測量，多點控制環境的溫、濕度，訂貨時應包含以下信息：產品型號，輔助電源、控制器參數、連線線長度、加熱器。
上海安科瑞的專利產品WHD系列智慧型型型溫濕度控制器：
WHD48-11一路溫濕度控制，48方形嵌入式安裝。
WHD72-11一路溫濕度控制，72方形嵌入式安裝。
WHD96-11一路溫濕度控制，96方形嵌入式安裝。
WHD96-22二路溫濕度控制，96方形嵌入式安裝。
WHD46-11一路溫濕度控制，46槽形嵌入式安裝。
WHD46-22二路溫濕度控制，46槽形嵌入式安裝。
WHD46-33三路溫濕度控制，46槽形嵌入式安裝。
範例
型號：WHD72-11-C
輔助電源：AC220V
控制參數：升溫：t≤5℃,
鼓風：t≥40℃，
除濕：RH≥85%
連線線：DS-2
加熱器：ALW-200W
