綜述
隨著平板顯示產業的進一步發展，各種新技術的不斷出現，數字拼接行業將面臨著重新洗牌的局面。
DLP主流拼接技術經歷了多年的市場考驗，雖然有著高分辯率、大尺寸、拼縫小的諸多優勢，但是面對PDP拼接，及新型的液晶拼接技術的衝擊，以及bSV液晶拼接技術對DLP拼接技術的瓶頸突破，市場占有率正在快速的下降。而液晶拼接牆則以其高質量的顯示效果、低能耗、使用壽命長、維護成本低等，被越來越多的用戶認可，在安防、監控、醫療、廣播電視、廣告傳媒等領域廣泛的套用。
DLP拼接（DLP背投拼接系統）技術分析
DLP是“Digital Light Procession”的縮寫，即為數字光處理，也就是說這種技術要先把影像信號經過數字處理，然後再把光投影出來。以DMD（Digital Micromirror Device）來完成可視數字信息顯示的技術。說得具體點，就是DLP投影技術套用了數字微鏡晶片（DMD）來作為主要關鍵處理元件以實現數字光學處理過程。其原理是將通過UHP燈泡發射出的冷光源通過冷凝透鏡，通過Rod將光均勻化，經過處理後的光通過一個色輪（Color Wheel），將光分成RGB三色（或者RGBW等更多色），再將色彩由透鏡投射在DMD晶片上，最後反射經過投影鏡頭在投影螢幕上成像。
DLP拼接牆由多個背投顯示單元拼接而成，其最主要的特點是屏體大尺寸，目前在市場上的主流尺寸為50英寸、60英寸、67英寸，隨著用戶對大螢幕尺寸需求的提高，80英寸、84英寸、100英寸、120英寸的也逐漸使用。DLP拼接牆的分辯率由各顯示單元的分辯率疊加而來，可以獲得超高的分辯率。如：單體為1024*768的3*2拼接牆，拼接後的整牆分辯率高達1024*3，768*2。除了尺寸大之外，DLP拼接牆的另一大特點就是拼縫小，雖然各顯示單元之間會有螢幕拼縫，但目前單元箱體之間的物理拼縫已經控制在了0.5mm之內。
但DLP背投拼接系統仍存在一些致命缺點，由於DLP顯示器採用多個顯示單元拼接，達到一定拼接數目就會出現色彩與亮度不均勻的情況，而且其功耗大、內部發光的燈泡在連續工作6000-8000小時之後，會出現亮度降低的情況，為了保持較好的顯示效果，在項目套用後期就需要更換燈泡，因此維護成本是非常大的。此外，由於DLP拼接單元厚度大，還要在背部留下足夠的空間，這對於一些空間比較小的環境也是一個問題。
PDP拼接（等離子拼接）技術分析
PDP(Plasma Display Panel，等離子顯示板，台灣地區稱為電漿顯示)是一種利用氣體放電的顯示技術，其工作原理與日光燈很相似。它採用了等離子管作為發光元件，螢幕上每一個等離子管對應一個像素，螢幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上塗有金屬氧化物導電薄膜作激勵電極。 當向電極上加入電壓，放電空間內的混合氣體便發生電漿放電現象。氣體電漿放電產生紫外線，紫外線激發螢光屏，螢光屏發射出可見光，顯現出圖像。當使用塗有三原色(也稱三基色)螢光粉的螢光屏時，紫外線激發螢光屏，螢光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度後再進行混色，便實現彩色顯示。電漿顯示器技術按其工作方式可分為電極與氣體直接接觸的直流型PDP和電極上覆蓋介質層的交流型PDP兩大類。目前研究開發的彩色PDP的類型主要有三種:單基板式(又稱表面放電式)交流PDP、雙基板式(又稱對向放電式)交流PDP和脈衝存儲直流PDP。
從技術原理看，由於PDP螢幕中發光的等離子管在平面中均勻分布，這樣顯示圖像的中心和邊緣完全一致，不會出現扭曲現象，實現了真正意義上的純平面。由於其顯示過程中沒有電子束運動，不需要藉助於電磁場，因此外界的電磁場也不會對其產生干擾，具有較好的環境適應性，相信這也是美國軍方長期將其用於軍事設備的重要原因。
由於PDP發光不需要背景光源，因此沒有LCD顯示器的視角和亮度均勻性問題，而且實現了較高的亮度和對比度。而三基色共用同一個等離子管的設計也使其避免了聚焦和匯聚問題，可以實現非常清晰的圖像。與LCD顯示技術相比，PDP的螢幕越大，圖像的景深和保真度越高。 除了亮度、對比度和可視角度優勢外，PDP技術也避免了LCD技術中的回響時間問題，而這些特點正是動態視頻顯示中至關重要的因素。因此從目前的技術水平看，PDP顯示技術在動態視頻顯示領域的優勢更加明顯，更加適合作為電視機或家庭影院顯示終端使用，特別是大畫面的顯示更適合即將開播的HDTV。 PDP顯示器無掃描線掃描，完全是像素對像素進行顯像，因此圖像清晰穩定無閃爍，不會導致眼睛疲勞。PDP也無X射線輻射。由於這兩個特點，PDP堪稱真正意義上的綠色環保顯示產品。
目前，用於拼接的面板大多由韓國歐麗安公司提供，歐麗安生產的42英寸M-PDP等離子面板，採用歐麗安獨有DZF（Dead-Zone Free）工藝生產，成功去除普通等離子面板四周3-4cm寬的玻璃邊，即所謂的“顯示死區”，螢幕邊緣每一個像素點都可清晰顯示。拼接後，各顯示單元之間縫隙小於3mm，實現最佳的等離子拼接效果，幕牆畫面完美無缺。
LCD拼接（液晶拼接）技術分析
LCD 液晶顯示器是 Liquid Crystal Display 的簡稱，LCD 的構造是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面。LCD由兩塊玻璃板構成，厚約1mm，其間由包含有液晶材料的5μm均勻間隔隔開。因為液晶材料本身並不發光，所以在顯示屏兩邊都設有作為光源的燈管，而在液晶顯示屏背面有一塊背光板（或稱勻光板）和反光膜，背光板是由螢光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。
背光板發出的光線在穿過第一層偏振過濾層之後進入包含成千上萬液晶液滴的液晶層。液晶層中的液滴都被包含在細小的單元格結構中，一個或多個單元格構成螢幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓而改變液晶的旋光狀態，液晶材料的作用類似於一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然後經過第二層過濾層的過濾在螢幕上顯示出來。
LCD拼接（液晶拼接）是繼DLP拼接、PDP拼接之後，近幾年興起的一項新的拼接技術，LCD液晶拼接牆具有低功耗、重量輕、壽命長（一般可正常工作5萬小時）、無輻射、畫面亮度均勻等優點，但其最大的缺點就是不能做到無縫拼接，對顯示畫面要求非常精細的行業用戶來說，稍微有點一遺憾。由於液晶屏在出廠時就會有一條框線，液晶拼接起來就會出現框線(縫)，如單個21寸的液晶屏的框線一般有6-10mm，兩個液晶屏接起來的縫就有12-20mm。為了減少液晶拼接的縫隙，目前業內有幾種做法，一種是窄縫拼接，另一種是微縫拼接，微縫拼接即廠商將買回來的液晶屏的外殼拆掉，將玻璃與玻璃之間進行拼接，但這種做法的風險性較大，如果液晶屏拆的不好，會損害到整個液晶屏的品質，目前國內有極少數廠商使用這種方法。此外，2005年後，三星推出了拼接專用液晶屏——DID液晶屏，DID液晶屏是專為拼接而設計的，在出廠時就把其框線做的很小。目前，液晶拼接技術液晶有了一個飛躍進步，採用BSV液晶拼接技術的顯示屏，具備更窄框線，拼縫僅僅5.3mm，也是當下最窄拼縫。
目前，LCD液晶拼接牆最常見的液晶尺寸有19寸、20寸、40寸、46寸，它可以根據客戶需要任意拼接，最大可達到10X10拼接，採用背光源發光，壽命長達50000小時。其次，液晶的點距小，物理分辯率可以輕易達到高清標準；另外，液晶屏功耗小，發熱量低，40寸以上的液晶屏，其功率也不過150W左右，大約只有等離子的1/4，且運行穩定，維護成本低。
目前比較適合做液晶拼接的產品有三星DID液晶屏、NEC超窄邊液晶屏、Vewell超窄邊液晶屏，雖然都是屬於液晶拼接產品，但是Vewell超窄邊液晶屏卻具有超高的性價比，非常適合監控領域大螢幕拼接項目。
DID液晶拼接屏
一、認識DIDDID是Digital Information Display的簡稱。是三星電子於2006年推出的新一代液晶顯示技術，作為其獨有的顯示技術與普通的液晶顯示器的不同在於改善了液晶分子排列結構,可以橫向縱向吊頂放置。
套用範圍
廣泛套用於各行各業（水電生產調度，軍事指揮，城市管理，礦業安全，環境監控，消防氣象海事等指揮系統。）的安防監控，（政府企業視頻會議，金融證券，機場捷運商場酒店通迅信息等的）信息發布，（劇院體育場館博覽會集會演唱會Party媒體廣告等的）展示系統以及顯示設備的商業租賃等領域的液晶顯示器中。
技術相關
高亮度，高清晰度（1080P），超長壽命，運行穩定，維護成本低。DID液晶屏以單屏高解析度（1366X768、1920 X1080）、整屏（1366xMx768xN、1920xMx1080xN）的方式為客戶提供了一個超高解析度、超大顯示面積的液晶顯示屏。 現在三星DID LCD屏主要尺寸有32”、40”、46”、52”、57”、70”、82”等等
目前在液晶拼接市場上，由三星推出的新一代液晶顯示技術產品DID拼接屏備受消費者所推崇，鑒於戰略需求三星和其他幾家行業巨頭不得不更加注重產品和技術的研發，因此該技術一推出更多的是由kingchong(廣州金眾電子科技)等等具備一定技術實力的公司代為推廣。從2006年DID的推出發展到現在，拼接技術方面日趨成熟，越來越多的公司參與DID液晶拼接屏的推廣中來。
三、DID液晶屏特點1、高亮度 與TV和PC液晶屏相比，DID液晶屏擁有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡，而DID液晶屏的亮度可以達到700 cd/㎡以上。
2、高對比度
DID 液晶屏具有1200：1，甚至達10000：1對比度，比傳統PC或TV液晶屏要高出一倍以上，是一般背投的三倍。
3、更好的彩色飽和度
目前普通CRT的彩色飽和度只有50%左右，而DID LCD可以達到80%-92%的高彩色飽和度，這得益於為DID產品專業開發的色彩校準技術，通過這個技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，這樣才能確保畫面輸出的精確和穩定。
4、更寬的視角
PVA（Patterned Vertical Alignment）技術即“圖像垂直調整技術”，利用這種技術，可視角度可達雙180° (橫向和縱向)。
5、可靠性更好
普通液晶屏為電視，PC顯示器設計，不支持日夜連續使用，DID液晶屏為監控中心、展示中心設計，支持在7x24小時連續使用。
6、純平面顯示
LCD是平板顯示設備的代表，是真正的純平顯示器，完全無曲率大畫面，無變形失真。
7、超薄窄邊設計
DID產品在擁有超大顯示面積的同時，還有厚度薄，重量輕等優勢，可以方便地拼接、安裝。拼接專用的液晶屏，其優秀的窄邊設計，使其單片的邊緣甚至在1公分以下，這樣小的邊緣效果不會影響整個顯示屏的整體顯示效果。
8、亮度均勻，影像穩定不閃爍
由於LCD每一個點在接收到信號後就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新象素點。因此，LCD亮度均勻、畫質高而且絕對無閃爍。
9、120HZ倍頻刷新頻率
DID產品的120Hz倍頻液晶顯示技術，能有效解決圖像快速運動過程中的拖尾和模糊，增強圖像的清晰度和對比度，使畫面更清澈，人眼長時間觀看也不易疲勞。
10、更長使用壽命
普通的NB、PC及TV使用的LCD液晶屏其背光源的使用壽命為1萬至3萬小時，而DID LCD液晶屏背光源的使用壽命均可達5-10萬小時以上，這就確保了拼接顯示屏使用的每片液晶屏在長時間使用後的亮度、對比度和色度的一致性，並且確保顯示屏的使用壽命不低於5萬小時。
DID液晶顯示系統由三大部分組成，即拼接顯示牆、多屏拼接處理器和信號源。其中多屏拼接處理器是關鍵技術的核心，支持不同像素的圖像在大屏顯示牆上顯示以及在大屏顯示牆上任意開視窗、視窗放大縮小、跨屏漫遊顯示。
五、組合模式和控制方式多樣的組合模式
DID液晶拼接牆是由多個專業液晶屏作為顯示單元以矩陣排列（例如2×2，3×3，4×4及更大的自由無限拼接）組成一個大螢幕顯示屏；每個子螢幕顯示大圖象的一部分，共同顯示一個大的圖象，也可分屏顯示不同圖像。
智慧型的控制方式
採用睿研 多屏拼接處理器以及睿研大屏控制管理軟體，可以實現畫面的跨屏、漫遊、疊加，單屏顯示、全螢幕顯示以及多屏顯示。
整屏顯示：整個螢幕顯示一個完整圖象。
單屏顯示：每個單元顯示一路圖象。每個單元的輸入信號可以任意設制。
任意組合顯示：任何幾個單元拼接顯示一路信號，其它單元獨立顯示或拼接顯示。
圖像疊加：可將一個信號疊加於其它信號之上。
圖像拉伸/漫遊：可將一個信號，以一個屏為單元，在整個幕牆上移動/拉伸。
DID液晶拼接牆老款的框線為：1.1公分的寬度， 雙邊的寬度是23毫米。
DID液晶拼接屏新款的變寬為：6.7毫米，是最新的窄邊液晶拼接屏。

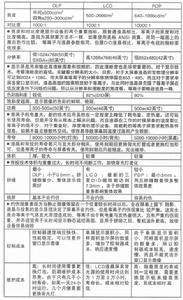

DLP、PDP、LCD拼接性能對比
DLP、PDP、LCD拼接優缺點對比
DLP拼接 優點：
·大尺寸、拼縫小
·數位化顯示亮度衰減慢
·像素點縫隙小，圖像細膩
·適合長時間顯示計算機和靜態圖像
DLP拼接 缺點：
·亮度比等離子低
·拼接數目多了，會出現亮度不均勻
·占用空間比較大
·功耗大，後期維護成本高
PDP拼接 優點：
·單屏均勻度高
·安裝初期亮度高
·對比度高、圖像細膩
PDP拼接 缺點：
·像素點縫隙大
·顯示計算機圖像或靜態圖像容易灼燒
·亮度衰減快且無法提高
·可靠性較低，耗電極高
LCD液晶拼接 優點：
·低功耗、重量輕
·易安裝、可進行任意拼接
·壽命長（一般可正常工作 5 萬小時以上）
·無輻射、畫面亮度均勻、畫質好
·後期維護成本較低
LCD液晶拼接 缺點：
·不能做到無縫拼接（目前，最窄的已經做到雙邊7mm，幾乎可以忽略不計）
總結
目前，LCD液晶拼接牆最常見的液晶尺寸有19寸、20寸、40寸、46寸，它可以根據客戶需要任意拼接，最大可達到10X10拼接，採用背光源發光，壽命長達50000小時。其次，液晶的點距小，物理分辯率可以輕易達到高清標準；另外，液晶屏功耗小，發熱量低，40寸以上的液晶屏，其功率也不過150W左右，大約只有等離子的1/4，且運行穩定，維護成本低。隨著液晶技術的不斷發展，LCD液晶拼接已經被各個行業廣泛套用。
