散熱石墨膜

散熱石墨膜是一種很薄的GTS，綜合性質的導熱材料，又稱為導熱石墨膜，導熱石墨片，石墨散熱片等，為電子產品的薄型化發展提供了可能。散熱石墨膜具有良好的再加工性，可根據用途與PET等其他薄膜類材料複合或塗膠，這種材料有彈性，可裁切衝壓成任意形狀，可多次彎折；適用於將點熱源轉換為面熱源的快速熱傳導，具有很高的導熱性能，是由一種高度定向的石墨聚合物薄膜製成。除了傳統方法之外，散熱石墨膜是提供散熱管理/在有限區域內功率器件散熱或者提供輔助功率器件散熱的理想材料。

散熱石墨膜特性

1.極佳的導熱係數:700-1300 w/(m-k)(相當於銅的2到3倍，鋁的3到5倍)

2.比重:0.85-1.9 g/cm3 (密度相當於銅的1/4到1/10，鋁的1/1.3到1/3)

3.柔軟且容易裁切(可反覆彎曲)

散熱石墨膜

4.低熱阻

散熱石墨膜套用

散熱石墨膜廣泛的套用於PDP、LCD TV 、Notebook PC、UMPC、Flat Panel Display 、MPU 、Projector 、Power Supply、LED，MID,行動電話；DVD；數位相機；電腦及周邊設備；感測器；半導體生產設備；光纖通信設備等電子產品！

以下幾張圖片簡單的說明散熱石墨膜的套用：

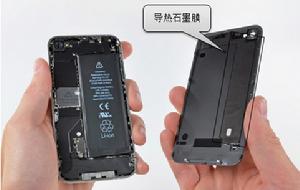

手機上的散熱石墨膜套用

1:散熱石墨膜套用在手機上：

散熱石墨膜

2:散熱石墨膜套用在平板電腦上：

散熱石墨膜

3：散熱石墨膜套用在LED照明燈具上：

散熱石墨膜物性表

測試項目	測試方法	單位	石墨散熱膜測試值
顏色 Color	Visual		黑色
材質 Material			天然石墨
厚度 Thickness	ASTM D374	Mm	0.03-2.0
比重 Specific Gravity	ASTM D792	g/cm	1.5-1.8
耐溫範圍 Continuous use Temp	EN344	℃	-40~+400
拉伸強度 Tensil Strength	ASTM F-152	4900kpa	715PS
體積電阻 Volume Resistivity	ASTM D257	Ω/CM	3.0*10
硬 度Hardness	ASTM D2240	Shore A	>80
阻燃性Flame Rating	UL 94		V-0
導熱係數(垂直方向) Conductivity（vertical direction）	ASTM D5470	w/m-k	25
導熱係數(水平方向) Conductivity（horizontal direction）	ASTM D5470	w/m-k	700-1200
