插銷護套

插銷護套主要套用於航空,航天,電子產品。它比傳動螺紋護套更有效的與機體結合,更加增強機體的抗震性,在對已損壞的內螺孔螺紋修復上,作為一種螺紋修復手段,被損螺紋可得到快速有效地修復。相比於普通的不鏽鋼鋼絲螺套,插銷護套能夠使螺紋孔強度更加有效地增強。而且在操作上,插銷護套使用簡單,安裝簡易。

插銷護套簡介

插銷護套,全稱為插銷螺紋護套,是一種內外都有螺紋,外螺紋上有4根或者2根插銷鍵的特異緊固件。產品主要用於軍工、航天、鐵路機車、振動機械等對螺紋強度要求較高的產品上。

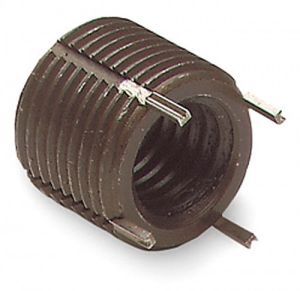

插銷護套插銷護套

插銷護套起源

早在二十世紀九十年代以前,美國航空緊固件公司就生產研製出了一種帶銷鍵的螺套及螺樁,其結構新穎,可用在大中型有色金屬鑄件,壓鑄件及韌性黑色金屬的基體材料中,作為經常鏇入鏇出的螺孔(或螺樁)使用。也可以用作上述材料製造的零件在加工過程中螺孔(或螺樁)出現殘次品時的修理工作。比通常使用的鋼絲螺套強度高,與基體連線牢固,在衝擊或振動的環境下工作也不會與基體脫開。
這種結構的螺套(螺樁)和銷鍵採用較高強度的合金鋼材料製造,根據需要可進行表面鍍層處理,以提高螺孔(螺釘)的防鏽能力。經過熱處理提高螺紋的強度,還可以使用不鏽鋼材料製造,具備防鏽和高強度的兩個優點。這種螺套後來被業界稱之為“插銷螺套”,也就是現在的插銷護套。

插銷護套分類

插銷護套根據材料不同有碳鋼插銷護套和不鏽鋼插銷護套兩種,根據產品的外在型式來看,有薄壁型(Thinwall)插銷護套和重型(heavyduty)插銷護套之區分。另外還有加強型(Solid)插銷護套,特重型(Extraheavyduty)插銷護套。由於規格上也同時具備公制英制尺寸,故又有公制插銷護套和英制插銷護套之分。

插銷護套功能

插銷護套最基本的功能就是修復內螺紋和增強外螺紋。插銷護套作為一種螺紋修復手段,可以對被損螺紋進行快速有效地修復;插銷護套套用在低強度的材料上,能極大地增強螺紋孔的強度。

插銷護套特點

1、插銷護套可以有效地修復破損螺紋。
2、插銷護套特別適合套用於需高強度內螺紋的環境,抗震、抗拉拔能力強。
3、插銷護套比較普通不鏽鋼鋼絲螺套,能夠使螺紋孔強度更加有效地增強。
4、插銷護套產品具備碳鋼和不鏽鋼兩種,規格上也同時具備公制英制尺寸。
5、插銷護套使用簡單,安裝操作簡易。

插銷護套套用

1、在多種材質上快速修理損壞的螺紋,
2、增強輕質材料上的螺紋強度,如鋁和鎂,
3、補救錯孔,免除錯件重新加工。

插銷護套材質

插銷護套材質:碳鋼C1215,並經磷酸鹽防鏽處理,
不鏽鋼SUS303,經鈍化處理,
插銷鍵由302不鏽鋼製成。其它套用較少的材質有青銅bronze和鎳Nitronic60。

插銷護套成品

插銷護套成品由於一些特殊需要,往往都會作一些表面處理,常見的處理方式有:1、鍍銀(silverplate)
2、鍍鎘(cadmiumplate)
3、乾燥膜潤滑劑(dryfilmlubricant

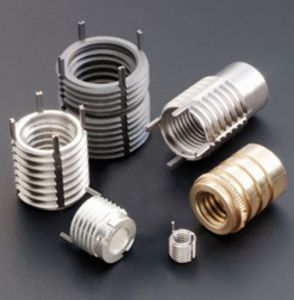

插銷護套成品插銷護套成品

插銷護套安裝

1、鑽孔:鑽孔深度應大於插銷護套長度。注意,攻絲鑽尺寸比通常號碼大。
2、攻絲:所攻螺紋規格應與插銷護套外螺紋的規格相對應。
3、安裝:將插銷護套擰入對應的螺紋孔內,並要求插銷護套低於工件表面。
4、鎖鍵:使用合適工具將插銷護套的插銷固定鍵壓入底孔。

插銷護套拆卸

插銷護套可拆卸,而且不會因此損壞其所在部件的材料。步驟如下:
1.將護套鑽掉一部分;
2.將固定鍵向內折彎;
3.用“易卸工具”或類似工具將護套鏇出。

插銷護套用途

目前插銷護套已廣泛套用於電器、通訊器材、航空、航天、機械、機車、發動機、儀表、模具、家具等領域。具體可分為:1、增加連線強度:可用於鋁、鎂等軟低強度合金材料、木材、塑膠、橡膠等易變形低強度材料,避免滑絲、脫絲、錯牙等現象。2、增大受力面:可用於要求有強連線而不能增加螺孔直徑的薄體機件。
3、改善連線條件:可用於陶瓷、電木、玻璃等硬脆易碎材料的連線緊固,有效防止碎裂現象。
4、耐磨損:可用於經常拆卸、安裝的機件和經常鏇動的螺孔內,延長其使用壽命。
5、防鏽結:可用於化工、船舶、車輛、礦山、礦井、野外設備等,適應在潮濕、腐蝕等惡劣環境中使用,方便拆卸安裝維修。
6、防鬆脫:可用於航空、航天、軍事設備等要求高保險係數的場合。
7、抗震:可用於儀器儀表、精密貴重的動力設備。
8、用於維修:簡單舉例,例如柴油機機體、紡織專件、各種鋁機件、車床刀台等會因一個螺孔損壞而報廢,只要將其重新攻絲,安裝螺套,廢件即起死回生。

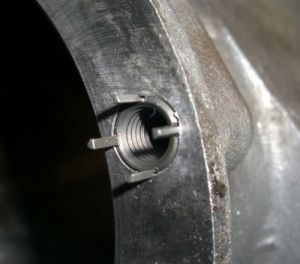

插銷護套裝配圖插銷護套裝配圖
