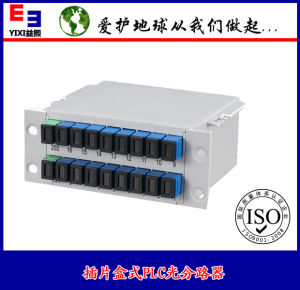

插片盒式PLC光分路器簡介
插片盒式平面波導型光分路器(PLCSplitter)是一種基於石英基板的集成波導光功率分配器件，具有體積小，工作波長範圍寬，可靠性高，分光均勻性好等特點，特別適用於無源光網路(EPON，BPON，GPON等)中連線局端和終端設備並實現光信號的分路。目前有1×N及2×N兩種類型。1×N和2×N分路器將光信號均勻地從單個或雙個進口均分地輸入多個出口，或反向工作將多個光信號匯入單根或雙根光纖。
生產工藝
插片盒式平面波導型光分路器採用半導體工藝（光刻、腐蝕、顯影等技術）製作。光波導陣列位於晶片的上表面，分路功能集成在晶片上，也就是在一隻晶片上實現1、1等分路；然後，在晶片兩端分別耦合輸入端以及輸出端的多通道光纖陣列並進行封裝。
與熔融拉錐式分路器相比，PLC分路器的優點有：（1）損耗對光波長不敏感，可以滿足不同波長的傳輸需要。（2）分光均勻，可以將信號均勻分配給用戶。（3）結構緊湊，體積小，可以直接安裝在現有的各種交接箱內，不需留出很大的安裝空間。（4）單只器件分路通道很多，可以達到32路以上。（5）多路成本低，分路數越多，成本優勢越明顯。
同時，PLC分路器的主要缺點有：（1）器件製作工藝複雜，技術門檻較高，目前晶片被國外幾家公司壟斷，國內能夠大批量封裝生產的企業很少。（2）相對於熔融拉錐式分路器成本較高，特別在低通道分路器方面更處於劣勢。
外形封裝規格和尺寸
外形封裝規格和尺寸特點
1.工作波長寬
2.插入損耗低
3小偏振相關損耗低
4.小型化設計
5.通道間一致性良好
6.高可靠性和穩定性7.通過GR-1221-CORE可靠性測試7.通過GR-12091-CORE可靠性測試
7.符合RoHS標準
8．可根據客戶需求提供不同種類的連線頭，安裝快捷，性能可靠，
套用
本設備是用於FTTX系統中需分光的用戶接入點，主要完成進入小區或大樓的光纜成端，具有光纖的固定、開剝、熔接、跳線、分路等功能，分光後以入戶光纜的形式進入終端用戶。
插片盒式平面波導光分路器性能參數表

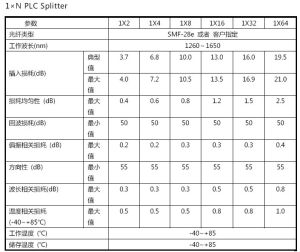

1×N 插片盒式PLC光分路器

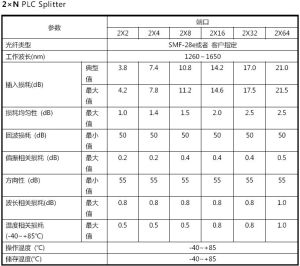

2×N插片盒式PLC光分路器
