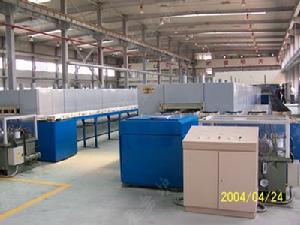

推板窯,又稱推板爐或推板式隧道窯,是一種連續式加熱燒結設備,按照燒結產品的工藝要求,布置所需的溫區及功率,組成設備的熱工部分,滿足產品對熱量的需求。

推板窯



推板窯 推板窯

把燒結產品直接或間接放在耐高溫、耐磨擦的推板上,由推進系統按照產品的工藝要求對放置在推板上產品進行移動,在爐膛中完成產品的燒結過程。


1.設備爐型:按照爐體單爐膛中並列推板的數量分:單推、雙推板;按照爐膛中推板的運動方向分:反向、同向推進;按照推板的運動循環分:全自動、半自動運動等;按照燒結產品的氣氛分:氧化性氣氛、中性氣氛、還原性氣氛、鹼性氣氛、酸性氣氛等。

2. 設備組成:設備基本組成:由推進系統、爐體、出料系統、循環系統、電氣控制系統、溫度測量控制系統、加熱系統(矽碳棒、矽鉬棒、電阻絲等電熱元件)、氣路系統等組成。

3. 用途:用於電子陶瓷、結構陶瓷、高鋁陶瓷、化工材料、電子元器件、磁性材料、電子粉體、發光粉體(發光粉、螢光粉)等產品的燒結。

4、主要特點:耐火材料採用進口輕質聚輕磚;加熱元件選用等直徑電阻絲棒(最高溫度1050℃);溫度控制系統選用日本進口單迴路智慧型控溫儀控制;進口晶片SSR模組;主要溫區採用國產優質熱電偶測溫;控制方式採用周期過零控制;推進系統採用經典絲槓推進,西門子PLC邏輯程式控制,無極變頻調速;窯爐高溫區採用上下獨立控溫。

推板窯的加熱方式

推板窯屬於小型隧道窯一類,在推板窯兩側設計燃燒室利用煤炭加熱燃燒稱為燃煤推板窯;隨著環保意識的增強,利用燃煤加熱的推板窯改為氣爐比較多,使用天然氣或者煤氣進行燃燒加熱。天然氣燃燒需要配備專門的天然氣燒嘴代價較高,並且時常受氣源供應的限制,大多以煤氣燃燒為多,一般配備小型煤氣發生爐供應爐窯的燃燒,推板窯一般配備煤氣燒嘴二到六個分置推板窯兩側或者一側。
