簡介
焊接接頭是焊接結構最基本的組成部分，是影響結構性能與安全的關鍵因素。接頭形式設計應根據焊接方法、結構形狀與尺寸、強度要求、填充金屬的量和坡口加工難易等因素綜合考慮。常見的焊接接頭形式有對接、角接、T形接和搭接等。
接頭形式分類

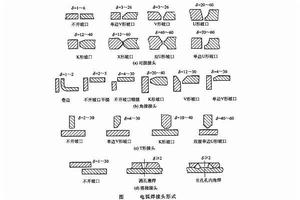

生產中常用接頭形式和尺寸，如圖1所示。
當接頭為直角連線時應採用角接或T形接頭。對接和搭接接頭選用時，應根據結構受力大小及焊接方法確定。例如，重要受力焊縫（如鍋爐、壓力容器等結構）進行手弧焊或埋弧焊時，應儘量選用對接接頭。因為對接接頭應力分布均勻，接頭質量易於保證，節省材料。搭接接頭應力分布複雜，易產生彎曲附加應力，使接頭強度降低，但下料和裝配方便，工藝操作簡單，節省工時。因此受力不大的平面連線（如廠房屋架、橋樑等）多採用搭接接頭。當採用點焊或縫焊時，接頭形式只能採用搭接；對焊或摩擦焊時應採用對接接頭；釺焊時則採用搭接接頭，如圖2所示。
坡口
為了保證焊縫在工件上焊透，當採用電弧焊焊接較厚材料時，還應考慮在接頭處開設坡口。手工電弧焊常用坡口基本形式有I形坡口、V形坡口、U形坡口和X形坡口四種，在採用T形或角接接頭的厚板焊接時，還可開設K形坡口，如圖1（b）（c）所示。
坡口形式的選擇，主要根據板厚和熔透要求，同時應考慮坡口加工的可能性和焊縫的可焊到性。例如，板厚在6mm以下採用I形坡口即不開坡口。V形和U形坡口只需一面焊，可焊到性較好，但焊後易產生角變形。X形和雙面U形坡口兩面施焊，受熱均勻，變形較小，但必須兩面都可焊到。U形坡口比V形坡口根部寬，容易焊透，但坡口形狀需用切削加工獲得，成本較高，所以只在重要的厚板結構中採用。V形坡口可用氣割或等離子切割加工，成本較低，但也可用切削加工，套用較普遍。
