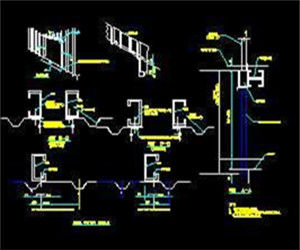

排板圖 是進行非標加工時，綜合考慮完全符合規範並，最省材料，已考慮焊縫最少並施工方便等要求後合理布局各種規格鋼板的相對位置以及焊接關係的一種圖紙。排板圖是鉚工下料的依據。排板圖最常用於壓力容器製作與安裝現場非標製作。以安裝現場5000立方拱頂罐為例，排板圖分三個部分。分別是底板、頂板與壁板排板圖。底板排板圖繪製時先作一個基圓，基圓的直徑等於圖示尺寸乘以1.01～1.02，乘這個數據的原因是邊緣板焊接後會收縮，這是預加量。再考慮鋼板實際寬度在此圓內做一多邊形。多邊形的邊數一般是8到12。多邊形的內切半徑等於基圓減板寬。再按板寬做中幅板。中幅板任何板大小不得小於1000*2000，丁字縫間距不得小於200MM。考慮搭接量後，再考慮鋼板利用率。如果排下來鋼板利用率太小，可以調整中幅板的長縫與短縫組合。如果調整後還是達不到效果，可以適當調整邊緣板塊數與中幅板與邊緣板的相對角度以滿足布板要求。頂板分中心頂板與瓜皮板。中心頂板是外徑2100MM的固定尺寸鋼板，一般只在有一條焊縫，焊完之後立即用專用胎具加工成球面。中心頂板最關鍵是考慮那一條焊縫與瓜皮搭接縫錯開。瓜皮是4的整數倍塊。一般用錐形展開法，沿著球面母線各點求出扁鐵長。瓜皮的真實展開是只考慮大圓與小圓是否有足夠搭接量，實際上在瓜皮中間的搭接量明顯小於兩邊搭接量，為了解決這個問題，總是增大兩邊搭接量。這樣做的目的是下料方便。頂板排板圖必須分別排出組合後的圖形與單塊展開情況。組合後的開孔與補強位置，頂部平台及保溫等情況均有標註。保證所有焊縫能避開。壁板排板圖繪製前先將所有開孔的標高與角度列表，角度以鋼板中徑展開後，以0°開始的板長計算全部數據。以總壁板高為高，以壁板展開後周長為寬畫一矩形。以實際比較好採購的板幅為間距，將這個矩形從下到上分成若干小矩形。如果最後一個小矩形的高小於1000MM，則調整最後兩帶板板幅，以市場現有板幅作首選。將所有開孔布在這個大矩形內，將立柱位置用虛線另起圖層表示，將螺旋梯支腿點另起圖層表示。然後從下到上畫縱縫，注意每個大縱縫最好是分層逐圈展開，並且完全壁開開孔，補強等。
