持壓泄壓閥

持壓泄壓閥

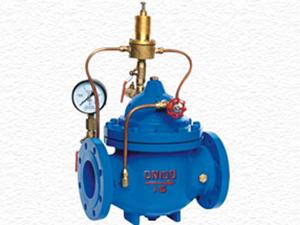

該閥由主閥4、導閥1、針閥2、球閥3與壓力表5組成。泄壓/持壓閥在管線上能有效地將超過導閥1安全設定值之壓力泄壓釋放,防止對管線與設備因超壓而損壞。

概述:

該閥主要用於高層大樓消防測試循環系統的泄壓,以防止水壓過高造成系統故障。持壓泄壓閥的工作原理:泄壓閥原理是,當管路中的壓力大於卸壓閥的設定壓力的時候,油液會由卸壓閥處流出,從而控制管路中的壓力不會超過某一限定值。

一、泄壓閥原理是,當管路中的壓力大於泄壓閥的設定壓力的時候,液體會有泄壓閥處流

出,從而控制管路中的壓力不會超過某一限定值。針式泄壓閥,是通過調整閥門中的彈簧

力長短,來調節壓緊力,當管路中壓力高於設定值時,彈簧被反向壓迫,從而密封頂針打

開,油液泄漏流出,起到保護設備,調節系統壓力的作用。

二、泄壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管

系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時,可維持供

水路壓力在設定的安全值之下;做持壓閥用,可維持主閥上游水壓在設定值之上,保持主

閥上游供水壓力。

三、作泄壓閥:當泄壓/持壓導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥

A、泄壓/持壓導閥、球閥

持壓泄壓閥 持壓泄壓閥

B流向出口,此時主閥處於開啟狀態。當進口壓力超過泄壓/持壓導

閥設定的安全值時,泄壓導閥會自動開啟,通過球閥

C放出部分水,使管路泄壓。當壓力

恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。

四、作持壓閥:當泄壓/持壓導閥調整為持壓狀態時,只要主閥進口水壓低於導閥設定值,

導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥設定壓力時,持

壓導閥才能打開,控制室的水經球閥排至出口,控制室降壓主閥開啟,開始供水,即保持

了上游水壓。作持壓閥用時,球閥C常閉或用絲堵換下。
卸壓閥利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。

主要技術參數:

公稱壓力 1.0MPa 1.6MPa 2.5MPa
殼體實驗壓力 1.5MPa 2.4MPa 3.75MPa
密封實驗壓力 1.1MPa 1.76MPa 2.75MPa
出口壓力可調節的範圍 0.09~0.8MPa 0.10~1.2MPa 0.15~1.6MPa
工作溫度 0℃~80℃
使用介質
