概述
目前在電力系統中，大型地網的接地電阻的測試目前主要採用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小於30安培。由此，就出現了試驗設備笨重，試驗過程複雜，試驗人員工作強度大，試驗時間長等諸多問題。
大型地網接地電阻測試儀可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，採用了新型變頻交流電源，並採用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器採用異頻抗干擾技術，能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

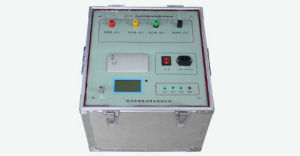

DF9000異頻接地電阻測試儀是採用當前最先進的數字選頻測量（電子對抗）技術，具有超強的抗干擾能力，徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差；採用純正弦波大功率信號源做為測試電源，多頻點採集數據，克服了雙點異頻插值法的局限性；
大地網接地電阻測試儀產品特點
測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。
抗干擾能力強。本儀器採用異頻法測量，配合現代軟硬體濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
操作簡單。全中文選單式操作，直接顯示出測量結果。
布線勞動量小，無需大電流線。
技術指標
阻抗測量範圍：0～150Ω。
解析度：0.001Ω。
測量誤差：±（讀數×2％+0.005Ω）。
抗工頻50Hz電壓干擾能力：10V。
測試電流波形：正弦波；
測試電流頻率：45Hz、55Hz雙頻。
最大輸出電流：5A。
最大輸出電壓：420V。
測量線要求：電流線銅芯截面積≥1.5mm2。
電壓線銅芯截面積：≥1.0mm2。
供電電源：AC220V±10％，50Hz。
外形尺寸：440mm×350mm×210mm。
儀器重量：38kg。
測試操作步驟
1.首先檢查用於試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵鏽是否清除乾淨，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連線是否導通，如未導通，請處理後重新連線。
2.電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍。
3.電流測試線和電壓測試線按規定的長度將一端與儀器相接後平行放出。另一端分別接在兩支地樁上（如圖2所示）。
4.將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5.檢查連線無誤後，給儀器接上AC220V/50HZ電源，對儀器進行通電。
6.按測量鍵，開始測量。
7.儀器顯示測試結束後，記錄測試數據。
8.關掉儀器電源後，拆除連線，測試過程結束。
測試選單詳細解釋
1.測量方式:儀器可以選擇五種測量方式,即“地網”,“電流樁”,“電壓樁”,“接地”,“電壓”.前三種的作用分別是測量地網阻抗,電流樁阻抗,電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇後直接測量.“接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）。
2.頻率選擇:儀器可以選擇兩種測量頻率,即“變頻”和“定頻”.在現場做實驗時候,一定要選擇“變頻”來做實驗,這樣測量能夠消除現場的電磁場干擾.“定頻”方式只是在實驗室裡面做實驗的時候才能使用.“變頻”採用的是45Hz和55Hz雙變頻來測量.而“定頻”採用的是嚴格50Hz來測量。
3.電流選擇:儀器提供5種測量電流.即“1A”,“2A”,“3A”,“4A”,“5A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下,使用5A電流即可。
4.自動列印:當游標在電流上時候，按一下“確認”鍵,在螢幕左下角會出現或消失印表機小符號,代表選擇或取消自動列印功能.當選擇自動列印時候,測試完畢,儀器自動列印結果.當取消自動列印時候,如果想列印結果,需要手動列印結果。
5.手動列印:儀器測試完畢,出現圖7所示的界面.按鍵可以在“print”,“quit”之間選擇.如果選擇“print”,按一下“確認”鍵,就會列印結果.如果選擇“quit”,按一下“確認”鍵,就會返回初始界面如圖3所示。
測試過程中儀器自診說明
1.“請開機重啟”時候，可能是儀器內部電源保護，關機重啟。
2.“電源模組錯誤，請聯繫廠家”時候，把游標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，並且在螢幕的左下角出現一個反色的印表機符號。然後關機重啟。如果繼續無法測試，請聯繫廠家。
3.測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少迴路電阻。地樁深度不少於0.5m。電流樁電阻應該小於200Ω。
4.若儀器顯示的測量值極低（<0.01Ω）則可能是電壓線未連線上。
5.儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。
注意事項
1.為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，並測量已放好的線是否有斷路現象。
2.四極法測量時儀器會自動消除接線誤差。
3.當游標在電流上時候，按一下“確認”鍵,在螢幕左下角會出
注意：測量線根據地網的大小由使用者自配
注意：請不要私自拆開儀器，包括面板。因為可能會扯斷儀器內部連線線，造成儀器故障！！！！
接觸電壓、接觸電位差的測試。
