投影器

投影器

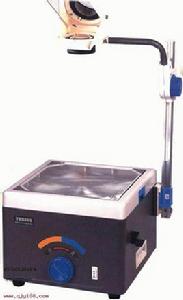

投影器(也稱投影儀)亦稱“書寫投影儀”。提供大尺寸畫面的投影式光學儀器。在直射式幻燈機的基礎上,增加一個反射鏡,改變光路,使平放在載物玻璃上的投影片的圖像投射到銀幕上。因其聚光鏡(通常用菲涅耳透鏡)較大,故可用於放映事先製作或現場書寫的各種大尺寸投影單片或卷片,以及用透明材料製作的投影教具等。與幻燈相比,具有下述特點:可在投影片上直接書寫,以代替黑板;與銀幕距離較短,但能產生大而明亮的圖像;使用時無需嚴密遮光;可使用投影教具進行演示實驗。大體上可分為 3 種類型:普通投影器、臥式投影器和實物放射投影器。

基本概念

一種可以在白晝放映各種投影膠片和進行投影演示或書寫的教具,又稱“書寫投影儀”、“白晝幻燈機”。投影器由光源、光學部分、散熱風扇、調光器、機箱、其他附加裝置等部分構成。使用時,可以放映各種教學幻燈膠片,也可以在膠片上直接書寫、作圖,與學生進行交流。實物反射投影器和顯微投影器也都是投影器的一種,都是利用光學原理將講授對象通過光學系統放大投影於銀幕上,達到擴大交流、清楚演示、加強理解的目的。

種類

按光路可分為:透射式和反射式兩種

反射式實物投影儀,它將光源發出的光線直接照射到被投影的物體上,物體的反射光再經反射鏡反射,並通過放映鏡頭在銀幕上成像。由於反射式投影器工作時,到達銀幕的光線經過二次反射,光能損耗很大,因而影像的亮度較低。

透射式投影儀,它先將光源發出的光線會聚後,透射過被投影的圖片、器具後,再由透鏡成像,並投射在銀幕上形成影像。

結構

投影器光學原理 投影器光學原理

新月鏡——凹凸透鏡,形狀像月牙,由硬質玻璃製成,安置在聚光鏡和光源之間,凹面對光源,具有隔熱作用,同時它又起著擴大包容角、提高光源的利用率。

反射鏡——平面鏡,可調整角度改變放映光路的光軸方向。

光源——通常選用亮度大、光色好的燈泡。

聚光鏡——通常採用塑膠或有機玻璃製成的螺紋透鏡。

電路

投影器的電路主要有輸入電路、輸出電路、電源變壓器和散熱電風扇組成。

操作

外部操作裝置的認識

(1) 反射鏡:可在垂直方向轉動,並能在水平面做360度迴轉。調節反射鏡,可以改變投影器光路主光軸的方向,從而調整影像在銀幕上的位置。

不使用時,反射鏡合下,蓋住放映鏡頭,起到對放映鏡頭、反射鏡的保護和防止污染作用。

(2) 放映鏡頭:即凸透鏡,是形成投影教材影像的關鍵光學元件。

(3) 調焦旋鈕:調節此旋鈕,使放映鏡頭上下移動,調整放映鏡頭與投影教材之間的距離,從而使銀幕上的影像清晰。

(4) 書寫台:供使用者放置投影教材。

(5) 頂蓋閉鎖扣:它起固定頂蓋的作用。如扳動此扣,可開啟頂蓋,同時自動切斷電源。

(6) 色帶調整裝置:投射在銀幕上的光斑,四周邊緣有時會出現各種色帶,它是由於螺紋透鏡與光源的距離不當產生的色散現象,這時撥動色帶調整裝置能消除。

(7) 燈泡切換裝置:投影器有兩個燈泡,當一個燈泡正常工作時,另外一個燈泡作為備用。如工作燈泡損壞,切斷電源後,扳動此切換裝置手柄,備用燈泡就能替換上去,使投影器繼續工作。

(8) 強弱燈光選擇開關:通常情況下,此開關置於弱光位置,以節省電能,延長燈泡壽命。當室內較亮時,在弱光工作一段時間後可將此開關置於弱光位置。電壓超過220伏時,不要使用加亮開關,防止燒壞燈泡。

(9) 電源開關:控制投影器輸入電源。

調試

(1) 調試投影器的位置。

(2) 調試投影器與銀幕之間的距離。

(3) 調試放映鏡頭。

操作步驟

(1) 按照投影器工作電壓的要求,接通電源。

(2) 打開反射鏡蓋。

(3) 將燈光亮度選擇在弱光位置。

(4) 將投影片放在書寫台上,小型片應另加遮光框。

(5) 打開電源開關,燈泡亮,風扇工作。

(6) 旋動調焦旋鈕至影像清晰。

(7) 如有色散現象,可轉動色帶調整裝置消除。

(8) 放映結束,關閉電源,放下反射鏡,按下摺疊式投影器的摺疊按鈕,放下摺疊桿,收好投影片。

維護

1、防污染。2、防霉變。3、防震動。4、防腐蝕。5、防高溫 6、防靜電
