扭振應力曲線圖

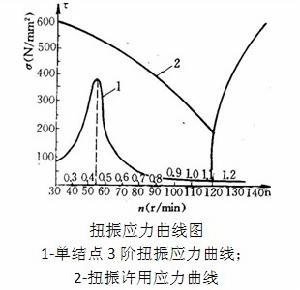

表示軸系扭振應力的曲線圖。 用以檢查軸系扭振應力是否超出許用應力值。 圖示是某軸系的單結點3階扭振應力曲線，在其上面的是扭振許用應力曲線。

表示軸系扭振應力的曲線圖。用以檢查軸系扭振應力是否超出許用應力值。一般以振幅或應力作縱坐標，轉速或速比（即臨界轉速nc與額定轉速n e之比）為橫坐標。在坐標圖上畫出許用應力曲線及幾個比較重要的扭振應力曲線，也包括其他非共振點。圖示是某軸系的單結點3階扭振應力曲線，在其上面的是扭振許用應力曲線。
