扣件式鋼管腳手架

扣件式鋼管腳手架

為建築施工而搭設的、承受荷載的由扣件和鋼管等構成的腳手架與支撐架，統稱腳手架。扣件即採用螺栓緊固的扣接連線件。GB/T8162-1999（結構用無縫鋼管）。主要用於一般結構和機械結構。其代表材質（牌號）：碳素鋼20、45號鋼；合金鋼Q345、20Cr、40Cr、20CrMo、30-35CrMo、42CrMo等。

基本信息

簡介

1扣件式鋼管腳手架
國內常用的扣件式鋼管腳手架是鑄鐵製作，其機械性能應符合《鋼管腳手架扣件式鋼管腳手架》（GB15831-2006）材質不低於KT330-08。還要求扣件式鋼管腳手架系統零件少，安裝簡單，便於拆卸。除了鑄鐵扣件式鋼管腳手架外，還有鋼扣件式鋼管腳手架。鋼扣件式鋼管腳手架一般又分為鑄鋼扣件式鋼管腳手架和鋼板衝壓、液壓扣件式鋼管腳手架，鑄鋼扣件式鋼管腳手架的生產工藝與鑄鐵大致相同，而鋼板衝壓、液壓扣件式鋼管腳手架則是採用3.5-5mm的鋼板通過衝壓、液壓技術壓制而成。鋼扣件式鋼管腳手架各種性能都比較優越，如抗斷性、抗滑性、抗變形、抗脫、抗銹等。

種類

1扣件式鋼管腳手架
一般有兩種，一種外徑48mm，壁厚3.5mm；另一種外徑51mm，壁厚3mm；根據其所在位置和作用不同，可分為立桿，水平桿，掃地桿等。
依據《建築施工扣件式鋼管腳手架安全技術規範》JGJ130—2011
3.1.1腳手架鋼管應採用現行國家標準《直縫電焊鋼管》GB/T13793或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。
3.1.2腳手架鋼管宜採用Φ48.3×3.6鋼管。每根鋼管的最大質量不應大於25.8kg。

扣件

1扣件式鋼管腳手架
扣件是鋼管與鋼管之間的連線件，其形式有三種，即直角扣件，鏇轉扣件，對接扣件
直角扣件：用於兩根垂直相交鋼管的連線，它依靠的是扣件與鋼管之間的摩擦力來傳遞荷載的。
鏇轉扣件：用於兩根任意角度相交鋼管的連線
對接扣件：用於兩根鋼管對接接長的連線。

鋼管

鋼管是扣件式鋼管腳手架的重要組成部分，每米重量為3.97kg，厚度為3.6mm。與扣件一起配套使用。又稱作架子管

底座與墊板

1扣件式鋼管腳手架
是設立於立桿底部的墊座，注意底座與墊板的區別，底座一般是用鋼板和鋼管焊接而成的，底座一般放在墊板上面，而墊板即可以是木板也可以是鋼板。
腳手板(見下面的圖解)，安全網(不作解釋，這個很簡單)

施工注意

目前市場上扣件式鋼管腳手架品種魚龍混雜、質量參差不齊，有的廠家使用灰口鑄鐵、地槽鋼來製作扣件式鋼管腳手架，其機械性能難以滿足要求不按照國家標準生產。一些單位貪圖便宜，使低價劣質扣件式鋼管腳手架進入施工現場。另外，一些單位疏於管理，扣件式鋼管腳手架螺絲鏽蝕、滑絲仍然使用，致使擰緊力矩達不到規定要求

名詞解釋

主節點：是指立桿、縱向和橫向水平桿三桿交接處的扣接點
掃地桿：貼近地面，連線立桿根部的水平桿。
立桿縱距(或稱跨)：腳手架立桿的縱向間距
立桿步距(或稱步)：上下水平桿軸線間的距離

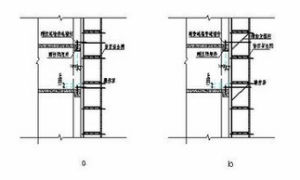

扣件鋼管式腳手架的具體組成見下圖
