套用範圍
皮具：錢包，護照包，腰帶，皮具禮品、皮具套裝等小皮件。
箱包：公文包、公事包、旅行包、手提包、電腦包等。
本冊：記事本、萬用手冊、工商日誌、效率手冊、通訊錄、經理夾等。
皮套：平板電腦皮套(蘋果ipad,宏基,戴爾dell,htc,華碩,三星,漢王,黑莓,等等)、手機皮套(iPhone,三星,諾基亞,htc,摩托羅拉,等等)、真皮皮套、仿皮皮套、產品皮套(皮盒)、數碼產品皮套、電子產品皮套、通訊產品皮套。
基本特點
配有5557火花保護裝置，防打火，非常耐用。
整機可2人同時操作，也可一人操作。
此機功率輸出強勁，一次性熔接，壓花，裁斷產品美觀大方。
主要技術指標
基本參數
| 項目 | 說明 | |||
| 產品名稱 | 手機皮套機、雙頭平板電腦皮套焊切機 [1] | |||
| 專利號 | zl2012 2 0188853.9（專利產品，請勿仿製） | |||
| 型號 | XDY-900R | |||
| 設備尺寸 | 外形尺寸 | 1050*1200*2050（mm）深×寬×高（包括腳杯，增壓缸凸出尺寸） | ||
| 台面尺寸 | 600*350（mm）深×寬（此為標準尺寸，特殊尺寸需定做） | |||
| 壓頭尺寸 | 460*300（mm）深×寬（此為標準尺寸，特殊尺寸需定做） | |||
| 加熱範圍 | 溫度範圍 | RT+10℃～+200℃ | ||
| 加熱功率 | 8KW | |||
| 技術規格 | 升溫速率 | RT+10℃～+100℃≤10min | ||
| 溫度波動度 | ±0.5℃ | |||
| 溫度均勻度 | ±1℃ | |||
| 溫度偏差 | ±1.0℃ | |||
| 最大壓力 | 氣液增壓7T×4 | |||
| 最大間隔 | 200mm | |||
| 壓頭行程 | 150mm | |||
| 使用氣壓 | 0.6MPA | |||
| 註：以上性能指標是在室溫為+25℃，無試樣條件下測得的數值。 | ||||
| 材質 | 底架材質 | 60*60國標方通高級防靜電噴塑處理 | ||
| 壓頭架材質 | 16mm鋼板雷射切割高級防靜電噴塑處理 | |||
| 台板材質 | 木紋環保防火抗壓板厚度≥30mm600mm*1200mm*2塊 | |||
| 發熱板 | 鋁合金髮熱板 | |||
| 發熱器 | 單頭不鏽鋼發熱管，螺絲緊固 | |||
| 元器件規格 | 溫度控制器 | 原裝日本RKC微電腦模糊控制48*48mm | ||
| 主控制器 | 信捷PLC+XC氣缸，STA-80-150-10-7T增壓缸 | |||
| 電磁閥 | 亞德克4V230C(雙向) | |||
| 接觸器 | 正泰或選配施耐德 | |||
| 漏電保護 | 正泰或選配施耐德 | |||
| 調節閥 | BLCH-AR3000-3 | |||
加熱器
項目 | 原理說明 |
加熱系統 | P.I.D智慧型控制，上下限報警 |
完全獨立系統，不影響控制線路。 |
調節系統
項目 | 說明 |
調節方式 | 溫度調節：控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態的平衡。模具升降速度以及熱壓時間手動可調。完全單獨控制。不影響其他系統運行 |
測控系統
項目 | 說明 |
溫度感測器 | K型，經溫度校準，準確控制溫度 |
增壓缸 | 氣液增壓，壓力可調。 |
安全保護措施
項目 | 說明 |
1 | 漏電保護； |
2 | 短路保護、極限高低溫保護；溫度偏差報警； |
3 | 雙手按鈕方可啟動，防止意外壓手 |
4 | 溫度隔離，防止溫度擴散至機架 |
產品使用條件
設備使用條件 | 電源 | 三相AC380V50Hz三相四+保護地線 |
環境溫度 | +5℃～+35℃ | |
相對濕度 | ≤85%RH | |
環境空氣品質要求 | 不含高濃度粉塵及易燃、易爆氣體或粉塵，附屬檔案沒有強電磁輻射源 |
標準和規範
1、滿足的標準：A、GJB150.3高溫試驗；
2、產品執行標準：
A、GB11158高溫試驗箱技術條件；
標準配置
維護工具一套，精美工具箱一個
技術資料
產品檢驗報告、產品合格證、使用說明書、電氣原理圖、儀表使用說明書、保修卡。
產品使用注意事項
該設備不能放置含有易燃、易爆或會產生揮發、腐蝕性氣體的物品進行工作或存儲。
產品詳情展示
整機性能特點介紹1.操作靈活,方便,成型速度快,操作簡單.2.龍門式,有效提高生產效率,產品美觀大方.
3.對位精確,節約人工成本.有效監控成品數量.
4.整套設備採用焊接鋼結構,表面烤漆.微電腦控制器精確時間.
5.全套品牌配件,經久耐用.是目前皮套行業套用最廣泛的生產設備.
6．生產數量：80-100/小時 設備適用:各種型號手機套一次成型
| 型號 | XDY-350-D | 壓頭行程 | 200mm |
| 加熱功率 | 3KW | 台面尺寸 | 600*400mm |
| 熱電壓 | 380V | 控制方式 | PLC可以編程0~99可調 |
| 使用氣壓 | 0.3~0.8MPA | 操作方式 | 全氣動自動控制 |
| 溫度控制 | 模擬輸出\自動精確補償 | 外形尺寸 | 1370*765*2210mm |
| 內空尺寸 | 460*260mm | 淨重 | 400KG |
| 最大壓力 | 氣液增壓2T | 主要元器件名稱及規格型號 | 無錫THINGET品牌PLC XC氣缸/增壓缸STA-80-150-10-2T壓德克品版電磁閥4V230C雙向 |
| 最大間隔 | 300mm | 主要元器件名稱及規格型號 | 無錫THINGET品牌PLC XC氣缸/增壓缸STA-80-150-10-2T壓德克品版電磁閥4V230C雙向 |

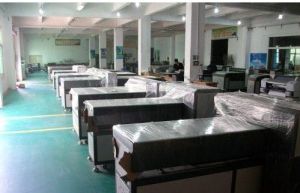

生產公司簡介
《手

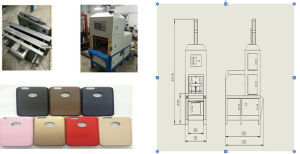

套用實例保證與服務

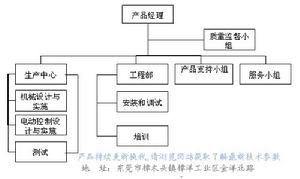

項目組織與質量保證體系
說明：
小組名稱 | 職責 |
產品經理 | 協調各部門成員的工作，把握生產進度，組織技術核心，同時負責與客戶的溝通 |
質量監督小組 | 負責產品生產過程的質量保證和產品質量控制。質量監督小組作為獨立的團體監督生產過程中的質量缺陷。 |
生產中心 | 負責產品生產過程中的設計、實施、測試 |
工程部 | 負責產品的現場安裝、調試和對客戶的培訓 |
產品支持小組 | 負責技術支持和售後服務的全面技術工作。 |
服務小組 | 負責與用戶的溝通及售後服務質量監督 |
售後及培訓.
1、售後服務該公司在實踐中建立了完善的技術支持和售後服務管理體系，公司成立初期就已建立了由產品支持小組和服務小組為主的專業的技術支持隊伍和售後服務管理隊伍。服務小組負責與用戶的溝通及售後服務質量監督，產品支持小組負責技術支持和售後服務的全面技術工作。
在技術支持方面，具有完善的技術支持體系，可以提供如下方式的技術支持：
A.專業資深工程師為用戶提供日常技術諮詢和故障處理服務。
B.現場回響服務；根據用戶故障等級、所在區域，在上述手段無法完全解決的情況下，將提供現場解決等方式的支持手段。
2、培訓
方式：現場實際操作培訓和遠程電話培訓。
內容：編寫程式、套用實習操作、故障排除、日常維護。
3、實行不定期巡檢（免費）。
4、保修期
公司設備自送貨日起保修壹年，終身維護。（天災、電力異常、人為使用不當、保養不當造成之損壞外，本公司完全免費維修）
驗收標準及方法
驗收標準：雙方簽定之“技術協定書”和相關標準要求；
驗收方法：在供方工廠調試完畢，檢驗合格後，通知需方進行預驗收。預驗收合格後方可發運，設備安裝後在用戶現場進行最終驗收。需方請第三方（具有資質能力的技術質量監督部門）參與驗收，其費用由需方承擔。若第一次驗收不合格，經供方改進後再一次進行驗收時所發生費用由供方承擔。
包裝與運輸
珠三角範圍內由我公司免費汽運到貴公司指定地點並安裝調試。其他地區貨運至客戶所在地區，運輸費用雙方另行商定。付款方式
預收50%訂金，貨到調試合格付款40%，餘款三個月內付清餘款10%。
交貨期
簽定契約收到定金之日起30天內完成（包括現場安裝調試時間）。
材質成本明細
XDY-900R雙頭皮套焊切機材質明細單序號 | 品名 | 規格 | 產地 | 數量 | 單價（萬元） | |
1、 | 鋼板 | δ=16mm | 寶鋼 | |||
2、 | 鋼板 | δ=1.5mm | 寶鋼 | |||
3、 | 方通 | 60*60mm國標 | 寶鋼 | |||
4、 | 溫度控制器 | 日制RKC | 日本 | 2台 | ||
5、 | 執行器PLC | 信捷 | 無錫 | 2套 | ||
6、 | 增壓缸 | 台灣迅拓 | 2套 | |||
7、 | 感測器 | K | 上海 | 2支 | ||
8、 | 發熱器 | 4KW | 東莞 | 2套 | ||
9、 | 調壓閥 | BLCH-AR3000-3 | 合資 | 2個 | ||
10、 | 電磁閥 | 亞德克 | 國產 | 4套 | ||
11、 | 控制箱 | 自製 | 2張 | |||
12、 | 直流電源 | 24V明緯 | 台灣 | 2個 | ||
13、 | 接觸器 | 正泰 | 2個 | |||
14、 | 漏電保護 | 正泰 | 2個 | |||
小計 | ||||||
21、 | 設計費 | 5% | 無 | |||
22、 | 製作費 | 6% | ||||
23、 | 企業管理費 | 4% | 無 | |||
24、 | 安裝調試費 | 10% | 包含 | |||
25、 | 稅金 | 8% | 包含 | |||
26、 | 利潤 | 10% | ||||
27、 | 採購運輸費 | 2% | 包含 | |||

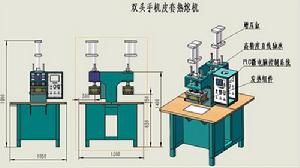

示意圖
實物圖
