結構

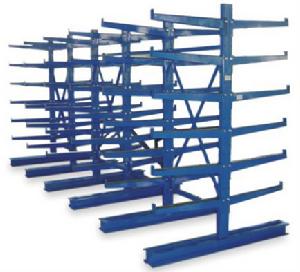

懸臂式貨架：採用專用型材立柱，配高強度懸臂，適用於存放長形物料、環型物料、板材和不規則物料等。前伸的懸臂可以是單面或雙面，具有結構輕、載重能力好的特點，單臂承重可達500kg。特別加固的立柱結構，可以承受2000~3000kg壓力。設計背拉增加貨架整體穩定性，安裝簡易，配件齊全。組合式結構，專用型材立柱，設計背拉增加穩定型，配高強度懸臂（臂可以為單面或雙面），具結構輕巧、載重能力好、空間利用率高；加了擱板後，特別適合空間小，高度低的庫房，管理方便，視野寬闊，與托盤貨架相比，利用率更高；根據承載能力可分為輕型懸臂式貨架、中型懸臂式貨架、重型懸臂式貨架三種；適合長物料、板材、環型物料和不規則的貨物存儲。生產工藝
懸臂貨架的底座可採用H型鋼或專用型材製作。 選用H型鋼依據承載的要求相應的選擇國家標準鋼材。在H型鋼上邊開與立柱螺栓連線眼，便於與立柱連線。下邊焊接連線底板，底板上面開膨脹螺栓眼，便於用膨脹螺栓將貨架與地面連線。以固定貨架。懸臂式貨架選用專用型材做底座，將兩片C型鋼背對背的用連線鋼板焊接在一起，連線鋼板的寬度即是立柱的寬度。兩片C型鋼焊接完成後在連線立柱位置開連線螺栓眼，便於與立柱連線。邊焊接連線底板，便於膨脹螺栓與地面連線。
懸臂貨架立柱採用兩片C型鋼對焊在一起。C型鋼以Q235優質帶鋼為原材料，經軋機線軋成C型鋼後，在自動沖床上衝出懸臂連線控，孔間距為140mm。在立柱下方如採用與H型鋼連線方式將焊接一塊連線鋼板。如採用與專用型材連線方式將在立柱下方連線部位開螺栓連線孔。
材料製作
懸臂式貨架一般採用兩種材料製作：1、採用方管制作：懸臂式貨架根據相應的懸臂層載要求，先選定符合層載要求的方管，切割成需要尺寸，在一頭焊接防滑護板，另一頭焊接連線U型立柱連線件製作而成。
2、採用C型鋼製作：懸臂式貨架根據相應的懸臂層載要求，先選定C型鋼的規格，選好後將兩片C型鋼對焊，焊接好後在一頭焊接防滑護板，另一頭焊接連線U型立柱連線件。
懸臂貨架柱片與柱片之間採用連線桿連線，連線桿一般採用矩形管制作。為增加安全和穩定性，在連線桿上加扁鐵背拉要專用拉子可將柱片緊緊固定。
所有懸臂貨架部件在生產完成後均為半成品，將經最後一道工序噴塑。在噴塑前先進行拋丸機拋丸除油、除銹，再進行噴塑。完成後包裝發貨。
實物圖

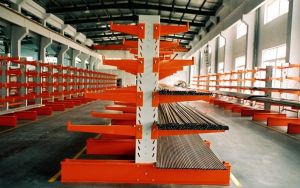

1

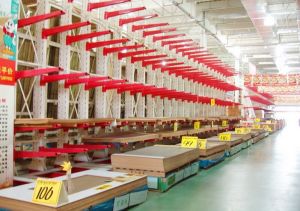

2

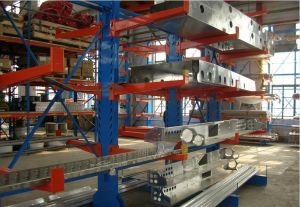

3
