簡介
快鋁裝M54模板系統,是天津恆工模板有限公司設計、製造的新型模板系統。該模板系統全部由高強度鋁合金製造,承載力強卻輕便而且拆裝靈活。 可方便實現一次澆築,使現場操作簡單易行,大量節約現場用工數量和工時成本。而且快鋁裝M54模板系統可以反覆使用,並且由於模板材料的更新,大量減少了建築業對森林資源的浪費與消耗。而且它是對建築模板和支撐系統從施工設備到施工工藝的一體化整合,為混凝土澆築施工提供了完整的解決方案。
特點
快鋁裝M54模板系統有以下九大特點:

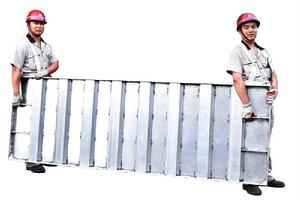

1.輕便:產品全部由高強度鋁合金製造,平均每平米重18公斤。一片約2.5平方米最大規格的模板,可輕易由一人扛起。2.靈活:既可以採用總體地面組裝,由塔吊吊裝的施工方式。在塔吊不足的施工現場,亦可由人工拆裝。

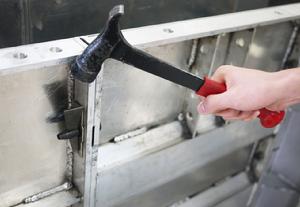

3.簡單:主要配件為銷子、楔片和穿牆插片,只需一把錘子和稍加培訓的體力工人,即可迅速地完成模板系統的安裝和拆除。
4.高效:整體化、標準化、模數化的系統設計,可方便實現一次澆築,使現場操作變得簡單易行,大量節約現場用工數量和工時成本。有效縮短工期,通常每3-4天即可完成一個樓層的拼裝與澆築。
5.高強:最新科技的鋁合金材料與合理的模板結構設計,使快鋁裝M54模板系統的承載力達到60KN/m ,與全鋼大模板的設計承載力相當。
6.防鏽:鋁合金良好的防鏽性能,給模板的後續使用和維護帶來了極大的便利。特別適合在南方潮濕地區的施工中套用。
7.精密:鋁合金型材的擠壓製造工藝,可保證模板框線間的精密對接,再加上鋁模板面板易脫模的特性,使混
凝土表面平整光潔,達到飾面及清水效果。
8.壽長:以美國等已開發國家的經驗,如果使用維護得當,全鋁模板循環使用次數可高達2500次以上。攤銷成本優於其他類型模板。
9.保值:鋁合金的全部可回收特性,以及國際市場貴金屬價格的持續走高等因素,使投資使用快鋁裝M54模板系統又增加了抗通貨膨脹,保值增值的功能。
操作特點
方案設計施工前,對工程做好詳細準確的分析和施工方案設計,配合快鋁裝M54模板系統數模化、系統化、標準化的產品系列,使在施工中可能遇到的問題,最大限度地在方案設計階段解決。
品質精度快鋁裝M54模板系統,採用高強度鋁合金型材按不同模數焊接成各種標準化組件。產品製造工藝,模板的拼縫和總體精度均大大高於傳統模板。
整體試裝傳統模板及其施工方法中,許多安裝問題均由施工現場的人員隨機處理,施工效率和工程質量難以有效保障。快鋁裝M54模板系統在運往工地前,均針對該工程做100%的整體試裝,將所有可能出現的問題均解決在工廠里,從而大大提高施工速度和精度。施工效率快鋁裝M54模板系統以銷子和楔片為主的連線方式,使安裝過程變得極

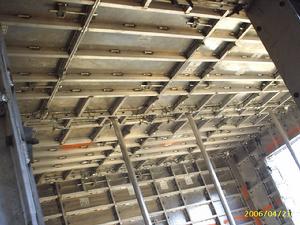

為簡單。普通的體力工人只需經簡單培訓即可上崗操作,所用工具僅為一把木工錘子。尤其在沒有塔吊或塔吊不足的施工現場,由於鋁模板自重輕的特點, 可手工搬運,大大加快施工進度,提高施工效率。拼裝和澆築的施工周期,輕易可達到4天一個樓層。早拆技術快鋁裝M54模板系統的頂摸和支撐系統實現了一體化設計,將早拆技術融入頂板支撐系統,大大提高了模板的周轉率。剔除了傳統的施工方法中 大量套用的U型托和木方,以及鋼管扣件或碗扣式腳手架,以產品和施工方式的合理設計,節約材料成本。
施工安全快鋁裝M54模板系統的牆模,頂模和可調支撐乃至相關配件的設計,均經過完整的計算和實驗驗證,保證整個系統符合60kn/㎡的設計標準,並按照美國相關標準,留有2:1的安全係數,最大限度地去除了傳統支撐方式由設備和施工帶來的不確定性造成的安全隱患。
環保回收快鋁裝M54模板系統採用可循環使用的高強度鋁合金材料製成,可全部回收利用,基本去除了建築施工對森林資源的高度依賴和浪費。施工現場不需任何建工,使環境保持整潔有序,不產生廢物材料和噪音。
經濟合理以美國等已開發國家的經驗,如果使用維護得當,全鋁模板循環使用次數可高達2500次。僅以這個數據的五分之一,也就是500次作為攤銷標準,則每個平方米模板接觸面積,每次澆築的模板、支撐、包括所有配件的設備成本僅為2.5-3元。加上鋁產品殘肢極高的特點,其經濟效性遠遠高於其他類型的模板。
技術專利

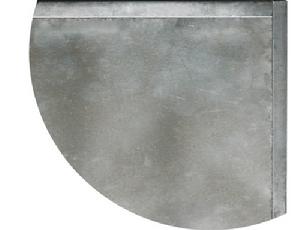

1.鋁模板嵌入式設計
保證面板與邊料有效焊接防止損傷和撕裂鋁面板邊緣
產生一致美觀的牆面拼縫
延長模板使用壽命
2.鋁面板四周全焊接
焊接連續包括橫樑頂
增加模板結構強度
焊接質量經嚴格工藝控制

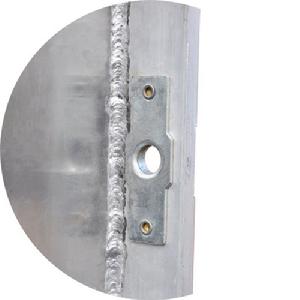

3.鋼襯套
熱處理後與銷子硬度一致
增加鋁模板邊料的強度
防止銷子拔插使模板損壞
表面鍍鋅處理可延長壽命
鉚釘安裝可維修更換

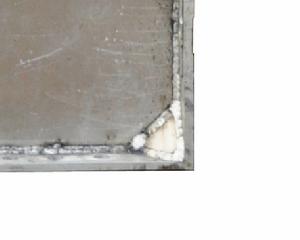

4.三角撐板增加模板結構強度
保證模板方形
防止模板扭曲變形
防止混凝土堆積
