快速凍融試驗機

快速凍融試驗機

1、 2、 A、

快速凍融試驗機是為測試混凝土抗凍性能而設計製作的試驗設備,通常用於測量混凝土在水中反覆周期的冰凍和融化而導致破壞的承受能力。
設備根據試驗設計為最多放17個76×102×406cm混凝土試件和一個模擬試件。設備具有以下特點:
● 全自動,操作人員可去做其它實驗室工作
● 允許用戶通過用混凝土的強度和耐久性的關係實現現場控制
● 用於進行混凝土特性和條件變異的評價
● 十分有效評價集料的耐久性以及添加劑的特性
24小時內最多可以有6個凍融循環。但是實際循環次數取決於控制試件中心的溫度從4.4 到-17.8℃,然後又回到4.4℃的時間。控制試件中心的溫度是周期的意思是由一個3/4 HP (0.6KW)冷凍機和一個電熱加熱裝置全自動控制的。一個電子溫度記錄器每天24小時,每周7天不間斷繪圖並結合到設備精確的保證整個試驗周期控制試件溫度的記錄。
為了預防生鏽和延長壽命設備採用不鏽鋼製造,213×86×30cm。箱體四周安裝76mm厚的隔溫層,內部試驗分隔槽尺寸6x26x74" (15x66x188cm)。設備運行需要30A的電流。滿足 ASTM C666和AASHTO T161,規範的規定。

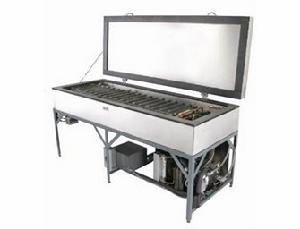

Humboldt快速凍融試驗機Humboldt快速凍融試驗機
型號:

● H-3185 快速凍融試驗機 115V. 60 Hz. 1ph.
● H-3185.2F 快速凍融試驗機 230V. 60 Hz. 1ph
● H-3185.5F 快速凍融試驗機 230V. 50 Hz. 1ph.
運輸重量:544公斤。
凍融試件模
用於76×102×406mm水中或者空氣中快速凍融循環試件。模體用冷軋鋼製可拆卸底板,滿足ASTM C233、 C666和AASHTOT157、T161規範。

試驗規程

1、 開機前準備
A、 檢查機組周圍是否異樣。
B、 檢查機組電源連線是否妥當(相電壓是否符合機組電壓要求)。
C、 凍水泵經試壓、排污、放空氣、試運行後是否處於無故障備用狀態。
D、 檢查試驗箱內是否乾淨,不得有小顆粒及絲狀物,否則損壞水泵或堵塞管路。
E、 加足夠的乙二醇,不得無乙二醇的狀態下開啟機器。
2、 機組系統操作
A、 乙二醇應進行水質處理,因鹼性高的水質會加劇腐蝕銅管,降低熱交換器的使用壽命。因使用系統用水的pH值在7.0-8.5的範圍內。
B、 機組及其輔助設備安裝完畢後,要進行水管清洗排污、試壓檢漏、放空氣、冷凍水系統試運作等工作,待一切正常後才可進行機組調試及運行。
C、 凍水溫度的調設
按溫控器上的“SET”鍵一次,顯示屏上顯示上當前溫控器設定值,此時溫控器上的“▲”,“▲”便能調整溫控器設定值,調好後再按“SET”鍵,確認新的溫控器設定值。
注意:不能將凍水水溫度設得太低,溫度太低會降低機組的製冷效率,且可能令低溫保護動作報警停機,將水溫調到稍低於所需溫度即可。
D、 開機後,觀察高低壓表的指數來判定機組是否運轉正常,一般風冷冷水機正常運行時,高壓壓力為14-22kg/cm2,低壓力為0.8-1.5kg/cm2。
Aa、風冷式機組開機應看風扇的轉向是否正確,如正轉可開機運行,反轉則說明電源接線反相,須更換相序後再啟動。
Ab、機組出水溫度設定值在工廠已調設好,用戶請勿隨意改動。
Ac、機組發生故障報警停機時,先按蜂鳴器停止按鈕(報警燈將熄滅),再檢查故障原因,在故障未排除前不得強行開機運行。
Ad、若非緊急情況不得通過切斷主電源來關閉機組;若機組住在冬季長期停止使用,則先關閉機組,再關閉主電源,並將系統內的水放盡。
Ae、要保持機房清潔及通風良好,定期進行冷凝器的清洗除污工作,保證機組正常穩定工作。

主要技術指標

1、凍融箱內可放16個試件,其中一個為中心溫度測量試件。
2、在冷凍和融化完成時,試件中心溫度應分別控制在-18±2℃和5±2℃,任意時刻試件中心溫度:高溫:不高於7℃,低溫:不低於-20℃。
3、凍融周期:每次凍融循環應在2~4h 內完成,其中用於融化的時間不得小於整個凍融時間的1/4;每塊試件從3℃降至-16℃所用的時間不得少於冷凍時間的1/2。每塊試件從-16℃升至3℃所用時間也不得少於整個融化時間的1/2
4、冷凍和融化之間的轉換時間不宜超過10min
5.設備尺寸:
主機尺寸:1850×1000×840mm
試件周圍水層厚度 3MM 試件尺寸:100×100×400MM
6、機組電源:三相四線制 380V 50HZ機組最大運行功率:<6KW
7、凍融循環介質: -45度防凍液。充注量約120KG,濃度70%左右。

主要特點

1、採用單片機監控,自動列印數據圖紙能耗小,符合中小客戶的需求,經濟靈活,性價比高。
2、設備具有運行故障自我診斷和聲、光報警功能等9項故障報警功能,有故障,微機會自動關閉主機,鳴響蜂鳴器,微機螢幕上就會顯示故障位置及排除方法。
3、製冷壓縮冷凝機和蒸發器、加熱器為名牌產品原裝配備,性能穩定。
4、凍融、制冷機組、一體化,噪音低、環保型、占地小、安裝遷移方便,機組底部裝有剎車運動滾輪。
5、採用風冷機組,不用冷卻塔,噪音小等特點;冷凝器散熱面積78平方米;壓縮機10HP;
6、三通道感測器:
感測器1:中心試件溫度控制範圍:20~-20℃,可通過參數設定進行調整,控制精度為正負0.1度。
感測器2、3:對角線溫度控制,溫度極差不超過2℃。
