簡介

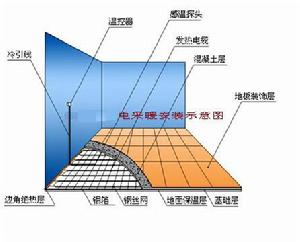

德國發熱電纜安裝圖
發熱電纜地暖系統是一種衛生條件和舒適度都比較高的供暖系統,早在四十年代,已風靡歐美,覆蓋世界寒冷地帶1/3的區域,國外一些高級公寓就開始套用,近二十年來發展迅速,幾乎各類建築都有實例,德國發熱電纜地暖系統在歐洲首屈一指,發展尤其迅速,而且使用效果令人十分滿意。在國內,2000年開始電熱地暖行業發展也相當快,前景廣闊,該系統大量用於游泳館、賓館、健身房、醫院、商場等大型公共建築,同時也大量用於民用住宅、綠地、花壇,足球場及農業種植大棚。該系統具有經濟節能,保健舒適,綠色環保等優點,讓您在寒冷的冬季,享受春天般的溫暖。“腳暖身不寒”這句古話源自人們真切的生活感受,但傳統採暖系統供熱,卻恰恰是“頭暖腳不暖”,傳統採暖系統,熱量散發自頭部高度,然後向上至天花板,再返回產生熱循環,使人感覺上暖下涼,為解決這一問題,業內專家更提倡使用地暖系統。以世界電熱地暖系統領域占領導地位的發熱電纜地暖系統為例,它將發熱電纜鋪設在地面以下,所有熱量由下而上均勻上升,依次向人的腳部、身軀以及頭部提供舒適的溫度。發熱電纜地暖系統只產生微量的空氣對流,減輕了空氣中的灰塵流動,對老人兒童尤為適宜。德國電熱地暖系統性能優越,安全可靠,每個房間配備有獨立智慧型溫控器,沒有主機,沒有煩惱的噪音。由於隱藏在地下,不占用房屋空間,為室內裝潢提供了自由的天地。該系統地下部分使用壽命在50年以上,不需任何後期維護、保養。​

發熱電纜系統的特點

發熱電纜採暖系統由發熱電纜和溫控器兩部分組成,發熱電纜鋪設於地面中,溫控器安裝於牆面上。當室內環境溫度或地面溫度低於溫控器設定的溫度時,溫控器接通電源,發熱電纜通電後開始發熱升溫,發出的熱量被覆蓋著的水泥層吸收,然後均勻地加熱室內空氣,還有一部分熱量以遠紅外輻射的方式直接釋放到室內。該種方式的採暖系統把整個地面作為散熱器,室內溫度上層低而下層高,有溫足而頂涼的感受,使您感到舒適而自然。

發熱電纜系統的原理

發熱電纜的發熱元件是由銅、鎳合金製成的電阻絲,在一根發熱電纜內,任意同等長度距離內的阻值是相等的。發熱電纜通過密封防水的接線盒與冷線相連,當冷線被加上電壓後,電流在發熱電纜中通過,由於受到電阻的阻礙,電能轉化為熱能並以輻射的形式散發出來,其熱效率高達97%以上。熱量首先被水泥層所吸收,再通過傳導和輻射形式加熱房間內的密實物體和空氣。根據發熱電纜內部結構的不同,又分為單導線和雙導線及無禁止層導線。每種線的功率範圍為每米10W~20W。

智慧型供暖系統材料

● 德國發熱電纜
● 溫控器
● 熱絕緣保溫材料
● 鐵絲網
● 綁紮帶或卡釘
● 溫控器塑膠導管
● 混凝土層
● 其它輔助材料

發熱電纜的結構

地熱電纜產品的結構如下:
●發熱元件 多股電阻線及特種纖維絲絞合組成
●禁止網 錫銅網;既能消除電磁場,不影響人體健康,又能加固電纜,使之更抗拉抗壓
●熱敏電纜 銅股線
●保護膜 聚脂膜
●隔離層 矽橡膠材料
●外部護套 聚氯乙烯

技術參數

電壓:220V
保險絲保護:16安培
導體功率:20瓦/米
保護措施:電路斷路器30毫安
保護等級:1
最低安裝溫度:5℃以上
名義限制溫度:90℃以上
導體直徑:7.2毫米
測試電壓:4000伏

德國發熱電纜產品特點

1. 品質一流  德國發熱電纜產品完全按照IEC-800標準製造,出廠前經過4000伏電壓、2000牛頓的抗拉應力和90℃耐高溫等相關嚴格測試,從而確保了一流的德國品質。德國發熱電纜產品在歐洲和中國,都通過了最權威的德國電器協會(VDE)標準及中國電線電纜質量檢測中心高標準檢測。
2 .健康安全  和家裝行業中的甲醛污染問題一樣,電磁輻射污染在電採暖行業一直是最敏感的話題。德國原裝發熱電纜一般都要通過無磁場認證才能出口,電磁輻射值在德國衛生健康技術標準值以下 , 是真正健康之暖、溫馨之暖、安全之暖,無憂之暖。
3 .雙重保險  德國發熱電纜地板供暖系統一般都有保險公司為產品高額承保 。在中國,經過嚴密審查,中國保險公司也會提供高額的產品責任險 。電熱地暖系統徹底免去用戶的安全之憂。

溫暖舒適的理想採暖

當人體的腳部溫度比頭部溫度高三度左右的時候人體感覺最為舒適。如俗話說:“ 腳下要保暖, 頭部要透氣,”由發熱電纜地面低溫輻射採暖系統溫控器精確地為您控溫, 讓您的腳擺脫一天8小時鞋的束縛, 行走在舒適的25 ℃左右地表上, 您會感受到無盡的溫暖舒適體貼。

合理的節能

因為無需很高的溫度, 熱量慢慢地由地面升起, 與傳統的採暖方式相比, 頭部比常溫低3 度, 您就可感受相同的溫暖。一般來說, 每降低室溫 1度,就可節能 5%。這便意味著與傳統的採暖相比,使用發熱電纜地面低溫輻射採暖系統可大約節能15%。

隱形系統

安裝完發熱電纜地面低溫輻射採暖系統後, 唯一可見的只有分散於各個房間的溫控器。您可自由隨意地布置您的家俱, 這是笨重的空調和暖氣片不可比擬的。

環保

使用電力不會造成當地的任何空氣污染, 供電廠可能造成的污染也可被集中有效地得到控制。

清潔健康的採暖系統

傳統的採暖系統, 除了以上提到的不合理的熱量分布以外, 是通過乾燥熱空氣在房間內的循環供熱。隨之循環的細小灰塵則可能對有過敏反應的人造成負面影響。發熱電纜地面低溫輻射採暖系統供熱只需相對低的溫度,使熱量緩慢從地面升起, 為您提供最為健康的採暖方式。這也是發熱電纜地面低溫輻射採暖系統供熱在幼稚園、醫院越來越受歡迎的原因。
>無產生寒戰的乾燥;
>沒有煙塵、造成頭痛或呼吸道的問題;
>是有呼吸道疾病、過敏及風濕的人群的理想選擇。

自由空間

沒有鍋爐、煙囪、暖氣片和熱水管道, 發熱電纜地面低溫輻射採暖系統為您提供一個絕對自由的空間, 讓您隨意裝飾布置您的家俱。

靈活柔韌

在新建、擴建或裝修重建時, 發熱電纜地面低溫輻射採暖系統都易於安裝。它既適用於大型的商場、倉庫, 也適用於家居的浴室、廚房。它可安裝於任何地面材料, 水泥混凝土, 木地板下的龍骨間。表面裝飾材料適合任何導熱性較好的瓷磚、大理石、實木地板、複合木地板、塑膠地板、地毯等等。

均勻的熱力分布

整個冬季, 您的每一個房間都擁有均衡舒適的溫度, 不會再有任何陰冷, 霉濕的角落。

乾爽的地板

使用發熱電纜地面低溫輻射採暖系統, 您再也不會有潮濕的地面。

系統的造價

專業的對當地市場的各種採暖系統進行比較, 應將以下幾點綜合地考慮:
(1)購買整套系統的價格;
(2)安裝費用;
(3)設備占地的費用;
(4)能量消耗費用;
(5)使用壽命以內的維修費用。
與其它系統相比, 發熱電纜地面低溫輻射採暖系統很容易占領市場份額。當整體費用大致在一個水平時, 發熱電纜地面低溫輻射採暖系統提供的理想舒適而溫馨的熱力則是難以比擬的。

能量供應

一般來說,所有的家庭, 電力都是必備的。使用發熱電纜地面低溫輻射採暖系統, 您無需其它輸送能源的管線,一條供電線足夠了。如果電力緊張, 一個配電器則可根據您的選擇分布電力。

存儲供熱

在有夜間供電低收費時段的國家, 發熱電纜地面低溫輻射採暖系統還可以在低電費的時段加熱, 將熱量儲備在混凝土層中, 白天再將熱量散發出來。這就是說, 發熱電纜地面低溫輻射採暖系統有一個可操作控制系統, 保證始終最為經濟有效的供熱, 不論哪一種供電低收費方式。
安全
發熱電纜地面低溫輻射採暖系統埋藏在水泥混凝土中, 低溫工作, 無火患。它沒有明火或發燙的表面, 無需擔心小孩或老人會接觸而燙傷, 沒有活動的部件, 管線或暖氣片使您可能受到傷害。

可精確調控

德國發熱電纜地面低溫輻射採暖系統的溫控器可完全自動地調控維持您所需的溫度。

安靜

發熱電纜地面低溫輻射採暖系統供熱為您提供完全真正的靜謐, 沒有任何噪音給您營造一個安靜溫馨的氛圍。

無需擔心物理性破壞

發熱電纜地面低溫輻射採暖系統供熱位於水泥混凝土中, 是公共建築物,教育機構最為理想的採暖設備, 完全不必擔心小孩或有人會對它產生可能的損害。即使外露的溫控器也可安裝於中央控制箱中, 遠離供熱的房間。

緩和的加熱

發熱電纜地面低溫輻射採暖系統供熱和緩地加熱方式使其特別適合於老式建築, 有壁畫裝飾的教堂, 有藏書的圖書館, 及需熱力均衡和緩分布的房間。 不必再擔心發燙的傳統採暖設備會使您的牆體裝飾材料褪色。

發熱電纜

電熱膜

低溫熱水地面輻射

空氣源

安裝工藝

安裝簡單

工藝較簡單

安裝複雜

安裝複雜

熱效率

>90%

>80%

>60%

>90%

環境污染



鍋爐污染環境

有噪音

壽命

與建築物同壽命

10年熱效率降低50%

8~10年需要更換一台新鍋爐

主機10年左右需更換

調溫性

對任意房間可單獨調節

對任意房間可單獨調節,衛生間安裝不安全

對任意房間可單獨調節

溫度調節不直觀

節能

可設定溫度控制系統經濟運行

可設定溫度控制系統經濟運行

耗水



需要

需用熱水做循環

占地

在原有地面上增加
4~8厘米

在原有地面上增加
3~5厘米

在原有地面上增加8~10厘米

在原有地面上增加8~10厘米

環境污染



燃燒時有廢氣排放,影響空氣品質

初裝費用

較中

較低

較中

較高

維修費用



較貴
8~10年需要更換一台新鍋爐,每年清洗一次鍋爐及地下水管

更換新爐費用較高(10年左右)主要部件需定期維護或更換

運行費用

如經濟運行,可節省1/3~1/2的費用

無害熱功能,如經濟運行,可節省部分費用

天然氣、水資源緊張,預期價格上漲

可以經濟運行

美觀性

室內僅見到漂亮的溫控器

美觀性好

舒適性

均勻發熱,電力傳輸無損耗,符合中醫原理

每一段管道都有熱損失,發熱不均勻,不可以長距離鋪設

安全性

獨創氟利昂限溫器保證絕不會出現漏電、短路情況

接頭、線卡較多,
易損壞

燃氣爐有一定的危險,有跑、冒、滴、漏的現象發生

設計

1.1一般規定及系統設計
1.1.1 地面輻射供暖工程施工圖設計檔案的內容和深度,應符合下列要求:
(1)施工圖設計檔案應以施工圖紙為主,包括圖紙目錄、設計說明、發熱電纜平面布置圖、溫控裝置布置圖、地面構造示意圖。
(2)設計說明中應該詳細說明供暖室內外計算溫度,熱源及熱媒參數或配電方案及電力負荷、發熱電纜技術數據及規格;標明使用的具體條件,如加工溫度、工作電壓以及隔熱材料的導體系數、密度、規格及厚度等。
(3)平面圖中應繪出發熱電纜的具體布置形式,標註鋪設間距,計算長度和伸縮縫要求等。
1.1.2 發熱電纜的線功率不宜大於20W/m.
1.1.3 發熱電纜溫控器的工作電流不得超過其額定電流。
1.1.4 發熱電纜地面輻射供暖系統可採用溫控器與接觸器等其他控制設備結合的形式實現控制功能,溫控器的選用類型應符合以下要求:
(1)高大空間、浴室、衛生間、游泳池等區域,應採用地溫型溫控器。
(2)對需要同時控制室溫和限制地表溫度的場合應採用雙溫型溫控器。
1.1.5 發熱電纜溫控器應設定在附近無散熱體、周圍無遮擋物、不受風直吹、不受陽光直曬、通風乾燥,能正確反映室內溫度的位置。不宜設在外牆上,設定高度宜距地面1.2m,地下溫度限溫器不應該被家居等覆蓋或遮擋,宜布置在人員經常停留的位置。
1.1.6 發熱電纜溫控器的選型,應考慮使用環境的潮濕等情況。
1.1.7 發熱電纜的布置應考慮地面家具的影響。
1.1.8 地面的固定設備和衛生潔具下面不應布置發熱電纜。
1.1.9 發熱電纜系統的供電方式,宜採用AC220V供電,當進戶迴路負載超過12KW時候,可採用AC220V/380V三相回線制供電方式。多根發熱電纜接入220V/380V三相系統時,應使三相平衡。
1.1.10 供暖電耗要求單獨計費時,發熱電纜系統的電氣迴路宜單獨設定。
1.1.11 配電箱應具備過流保護盒漏電保護功能,每個供電迴路應設帶漏電保護裝置的雙極開關。   1.1.12 地下溫度限制器穿線管應選用硬質套管。
1.1.13 發熱電纜地面輻射供暖系統的電氣設計應符合國家現行標準《民用建築電氣設計規範》JGJ/T16和《建築電氣工程施工質量驗收規範》GB50303中的有關規定。
1.1.14 發熱電纜的接地線必須與電源的地線連線。
1.1.15 發熱電纜必須有接地禁止層。
1.2 地面構造
1.2.1 與土壤相鄰的地面,必須設絕熱層,在絕熱層下部必須設定防潮層。直接與室外空氣相鄰的樓板,必須設絕熱層。
1.2.2 面層宜採用熱阻小於0.05M²K/W的材料。
1.2.3 地面輻射供暖系統絕熱層採用聚苯乙烯泡沫塑膠板時,可根據熱阻相當的原則確定厚度。  聚苯乙烯泡沫塑膠板絕熱層厚度(mm)

樓層之間樓板上的絕熱層

20

與土壤或不採暖房間相鄰上地板上的絕熱層

30

與室外空氣相鄰的地板上的絕熱層

40

1.2.4 填充層材料宜採用C15豆石混凝土,豆石粒徑宜為5~12mm。發熱電纜的填充層厚度不宜小於20mm。當地面負載大於20KN/m²時,應會同結構設計人員採取加固措施。
1.3 熱負荷的計算
1.3.1 地面輻射供暖系統負荷,應按現行國家標準《採暖通風及空氣調節設計規範》GB50019及《地面輻射供暖技術規程》(JGJ-142)的有關規定,進行房間供暖熱負荷計算。的有關規定進行計算。
1.3.2 計算全面地暖輻射供暖系統的熱負荷,室內計算溫度的取值應比對流採暖系統的室內計算溫度低2℃,或取對流採暖系統計算總熱負荷的90%~95%。
1.3.3 局部地面輻射供暖系統的熱負荷,可按整個房間全面輻射供暖所算得的熱負荷乘以該區域面積的比值和下表中規定的附加係數確定。  局部輻射供暖系統熱負荷的附加係數

供暖區面積與房間總面積比較

0.55

0.40

0.25

附加係數

1.30

1.35

1.50

1.3.4 進深大於6m的房間,宜以距外牆6m為界分區,分別計算熱負荷和進行布置。
1.3.5 鋪設發熱電纜的建築面積,不應計算地面的傳熱損失。
1.3.6 計算地面輻射供暖系統熱負荷時,可不考慮高度附加。

材料

2.1 一般規定
2.1.1 地面輻射供暖系統中所有材料,應根據工作溫度、工作荷載、設計壽命、現場防水、防火等工程環境的要求,以及施工性能,經綜合比較後確定。
2.1.2 所有材料均應按國家現行有關標準檢驗合格,有關強制行性能要求由國家認可的檢測機構要進行檢測,並出具有效證明檔案或檢驗報告。
2.2 絕熱材料
2.2.1 絕熱材料應採用導熱係數小,難燃或不燃,具有足夠承載能力的材料,且不宜含有殖菌源,不得有散發異味及可能危害健康的揮發物。
2.2.2 當選用其他絕熱材料時,其技術指標應按以下表格的規定,選用同等效果絕熱材料。
2.2.3 地面輻射供暖工程中採用的聚苯乙烯泡沫塑膠主要技術指標應符合下表:  聚苯乙烯泡沫塑膠主要技術指標

項目

單位

性能指標

表現密度

Kg/m3

≥ 20.0

壓縮強度(即在10%形變下的壓縮能力)

kpa

≥100

導熱係數

W/m·k

≤0.014

吸水率(體積分數)

%(V/V)

≤4

尺寸穩定性

%

≤3

水蒸汽過係數

Ng/(pa·m·s)

≤4.5

溶結性(彎曲變形)


≥20

氧指數

%

≥30

燃燒分級

達到B2級

施工

3.1 一般規定
3.1.1 施工安裝前應具備下列條件:
(1)設計施工圖紙和有關技術檔案齊全:
(2)有較完善的施工方案,施工組織設計,並已完成技術交底;
(3)施工現場具有供水或供電條件,存儲放材料的臨時設施;
(4)土建專業已完成牆麵粉刷(不含面層),外窗、外門已安裝完畢,並已將地面清理乾淨;廚房,衛生間應做完用水試驗,並經過驗收;
(5)相關電氣預埋等工程完成。
3.1.2 所有進場材料,產品的技術檔案應清晰,外觀檢查應合格,必要時應抽樣進行相關檢測。  3.1.3 發熱電纜應進行遮光包裝後運輸,不得裸露散裝;運輸、裝卸和搬運時,應小心輕放,不得拋、摔、滾、拖。不得曝曬雨淋,宜儲存在溫度不超過40℃,通風良好和乾淨的庫房內;與熱源距離應保持在1米以上,應避免因環境溫度和物理壓力受到損害。
3.1.4 施工過程中,應防止油漆,瀝青或者其他化學溶劑接觸、污染髮熱電纜的表面。
3.1.5 施工的環境溫度不宜低於5℃,在低於0℃的環境下施工時,現場應採取升溫措施;
3.1.6 發熱電纜間有搭接時,嚴禁電纜通電;
3.1.7 施工時,不宜與其他工種交叉施工作業,所有地面留洞應在填充層施工前完成。
3.1.8 地面輻射供暖工程施工過程中,嚴禁人員踩踏發熱電纜。
3.1.9 施工結束後應繪製竣工圖,並應準確標註發熱電纜鋪設位置及地溫感測器埋設地點。
3.2 絕熱層的鋪設
3.2.1 鋪設絕熱層的地面應平整、乾燥、無雜物。牆面根部應平直,且無積灰現象。
3.2.2 絕熱層的鋪設應平整,絕熱層相互間應嚴密。直接與土壤接觸或有潮濕氣體侵入的地面,在鋪設絕熱層之間應先鋪一層防潮層。
3.3 發熱電纜系統的安裝
3.3.1 德國發熱電纜的特點
(1)一根電纜一個迴路,德國雙導電纜使電磁場正反兩個方向電磁場作用抵消,磁場中和,對人體十分安全。因此被譽為溫暖如春,健康之暖。
(2)(2)符合綠色環保的採暖,在同等舒適的狀態下,溫度可比對流供暖所調節的溫度低2-3攝氏度,從而節約了寶貴的供暖能源。
(3)一根連線線,連線十分方便,即節約了材料,又節省了時間。
(4)完全密封防水,外層有堅固強度的絕緣,並有多道嚴格的防水措施,並經多道檢驗保證措施。   (5)免維修,因為沒有磨損,不會壞,可以與建築物同壽命。
(6)德國發熱電纜系統,所供發熱電纜和導線都是從德國進口。在德國已經認證,在國內又經過國家電線電纜監督檢驗中心檢驗通過。
(7)安全更有保障。IEC60800標準耐壓2000V,而德國發熱電纜,卻進行4000V的耐壓測試。
(8)發熱電纜的冷線和熱線接頭為其薄弱環節,而德國的發熱電纜由專業設備和工藝方法加工,質量和技術標準有嚴格控制,確保連線的安全性能、機械性能和使用壽命,並且接頭已經國家電纜質量監督檢驗中心認證。
3.3.2 發熱電纜系統的施工
(1)發熱電纜應按照施工圖紙標定的電纜間距和走向鋪設,發熱電纜應保持平直,間距保持130mm~160mm,不能小於50mm,也不能大於200mm,間距安裝誤差不應大於10mm。發熱電纜鋪設前,應對照施工圖紙,核對發熱電纜的型號、規格,並檢查電纜的外觀質量。
(2)發熱電纜出廠後,嚴禁剪裁和拼接,有外傷或破損的發熱電纜嚴禁鋪設。
(3)發熱電纜安裝前應測量發熱電纜的標稱電阻和絕緣電阻,並做自檢記錄。
(4)發熱電纜施工前,應確認電纜冷線預留管,溫控器接線盒,地暖感測器預留管,供暖配電箱等預留,預埋工作已完畢。
(5)電纜的彎曲半徑不應小於規定的限值,不得小於6倍電纜直徑。
(6)發熱電纜可以鋪設整體玻璃纖維柵網發熱電纜(玻璃纖維網寬度有1000,500,二種)也可用鋼絲網,用扎帶固定。如用玻璃纖維柵網發熱電纜,其切割和轉換方向,嚴格按設計要求,千萬不能損傷。嚴禁被壓入絕熱材料中。
(7)發熱電纜的熱線部分嚴禁進入冷線預留管,防止熱線在套管內發熱,影響壽命和安全性能。   (8)發熱電纜冷熱線接頭應設在填充層內。
(9)發熱電纜安裝完畢,應檢測發熱電纜的標稱電阻和絕緣電阻,並進行記錄。
(10)發熱電纜的地下限溫技術要求,線長1.5米,電壓220V,電流16(4)安培,溫度限制範圍20-55攝氏度。
(11)發熱電纜溫控器應水平安裝,並應牢牢固定,溫控器應設在通風良好且不被風直吹處,不得被家具遮擋,溫控器四周不得有熱源。
(12)發熱電纜溫控器安裝時,應將發熱電纜可靠接地。
(13)單塊鋪設面具必須控制在40平方之內,按90%鋪設計算為36平方米。所以面積超過40平方米,只能分塊鋪設,並留熱脹冷縮伸縮縫,伸縮縫設定應符合規程。
(14)如果使用兩根或者兩根以上發熱電纜在同一房間,儘量選擇相同尺寸或者接近尺寸的電纜進行使用,嚴格控制不能大,只能小,小於範圍一般為3%-5%。
(15)發熱電纜鋪設,長度控制在7米以內,繞線寬度不得超過3米。
(16)在地面保溫隔熱層上,要求鋪設PE薄膜,薄膜厚度為0.2毫米,結合處重疊至少200mm,牆邊至少200mm高。
(17)防止熱線在地面以上發熱,形成安全隱患,同時電纜出地面後就難為保證間距,因此熱線及其接頭都應在填充層里,不能設在地面之上。
3.4填充層施工
3.4.1混凝土填充層施工應具備以下條件:
(1)發熱電纜經電阻檢測和絕緣性能檢測合格
(2)所有伸縮縫已經安裝完畢
(3)溫控器的安裝盒,發熱電纜冷線穿管已布置完畢
(4)通過隱蔽工程驗收
3.4.2混凝土填充層施工,應由有資質的土建施工方承但,供暖系統安裝單位應密切配合。
3.4.3混凝土填充層施工中,嚴禁使用機械震搗設備;施工人員應穿軟底鞋,採用平頭鐵鍬。
3.4.4在發熱電纜的鋪設區內,嚴禁穿鑿,鑽孔或者進行射釘作業。
3.4.5系統初試前,混凝土填充層的養護期不應少於28天,施工中,應對地面採取保護措施,不得在地面上加以重載,高溫烘烤,直接放置高溫加熱設備,最早48小時以後才能踩踏。
3.4.6填充層施工完畢後,應進行發熱電纜的標稱電阻和絕緣電阻檢測,驗收並做好記錄。
3.5面層施工
3.5.1裝鋪地面宜採用下列材料
(1)水泥沙漿,混凝土地面
(2)(2)瓷磚、大理石、花崗岩等地面
(3)符合國家標準的複合木地板,實木複合地板及耐熱實木地板。
3.5.2面層施工前,填充層應達到面層需要的乾燥度。面層施工應符合建設施工設計圖紙的各項要求外,尚應符合下列規定。
(1)施工面層時,不得剔鑿、割、鑽和釘填充層,不得向填充層內契入任何物件
(2)面層的施工,應在填充層達到要求的強度後才能進行
(3)石材、面磚在內外牆、柱等垂直構件交接處,應留10mm寬伸縮縫;木地板鋪設時,應留不小於14mm的伸縮縫。伸縮縫應從填充層的上邊緣做到高出裝飾層上表面10-20mm,裝飾層鋪設完畢後,應裁去多餘部分。伸縮縫填充材料宜採用高發泡聚乙烯泡沫材料。
3.5.3以木板作為面層時,木材應經乾燥處理且應在填充層和找平層完全乾燥後,才能進行施工。
3.5.4瓷磚、大理石、花崗岩面層施工時,在伸縮縫處宜採用乾貼
3.6衛生間施工
3.6.1衛生間應做兩層隔離層
3.6.2衛生間過門處應設定止水牆,在止水牆內側應配合土建專業做防水。發熱電纜穿止水牆處應採取防水措施。

系統調試

4.1每年採暖啟動該系統前應做好如下檢查工作:
4.1.1溫控開關及電氣線路是否正常
4.1.2門窗的密封性是否良好
4.2運行操作程式:
4.2.1地熱電纜智慧型供暖系統在澆注混凝土之後,待地面水泥沙漿自然乾燥後方可啟用(至少4周后),在水泥沙漿乾燥之前絕對避免用該系統對水泥沙漿進行烘乾加熱。
4.2.2須啟動地熱電纜輻射供暖系統時,先將溫控器設定到需要的地面溫度,當地面(房間空氣溫度)溫度低於設定溫度時,地熱電纜輻射供暖系統啟動並不停加熱,當溫控器中的感溫探頭探測到地面溫度(房間空氣溫度)等於溫控器的設定溫度時,地熱電纜輻射供暖系統自動停止加熱。
4.2.3首次啟動地熱電纜輻射供暖時,其地面溫度(房間空氣溫度)實際不能超過5℃,使用時間也不宜過長。對於該系統宜漫漫升溫,每天升高5℃左右。
4.2.4在人長時間離開房間之前,溫控器應設定一個較低的溫度值,以減少系統的運行耗電。
4.2.5在春、夏、秋非採暖季時,應切斷電源,並轉動溫控器的鏇鈕,使溫控器鏇鈕上的指針指向溫控器的最低溫度設定值。
