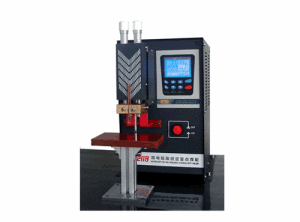

微電腦高頻逆變點焊機的產品簡介
一、產品概述：微電腦高頻逆變點焊機是深圳市宏大電子設備有限公司最新推出專為高端點焊設計的點焊機，是我公司長期以來的技術結晶，根據目前國外最先進點焊機的原理而設計的。採用微電腦單片機控制和交直流逆變枝術，性能達到電阻焊的頂尖水平。產品領先國內同行水平，與國外技術同步，完全可以取代國外產品，象日本Seiwa、Avio、MIYACHI、美國UNITEK點焊機系列產品。
宏大微電腦高頻逆變點焊機主要特點：
1、技術先進：不斷結合國際先進交直流逆變技術改進創新。實現雙脈衝焊接，即預焊和續焊，預焊清除氧化層，消除雜物，減小火花，續焊保證焊點美觀，無發黑，焊點大小均勻無毛刺，不影響產品外觀，宏大電池點焊機敢與進口機效果娉美。
2、微電腦控制精確：焊機內微電腦長期高速掃描輸入電壓，電源一波動，便立即計算補償資料，改變焊接能量，使焊接不因電壓波動而出現虛焊或炸火現象，保證每次焊接效果一致。
3、電流輸出穩定：由於該機採用微電腦單片機控制，電流調節細化，保證輸出電流穩定，並且焊接放電時間控制精確不受限制，每分鐘可以連續200多次焊接，並且焊接效果一致。
4、操作設定簡化：各項參數微電腦化、採用LCD液晶顯示、鍵盤調節、準確、直觀、方便。
5、調整使用方便：焊針間距、壓力獨立可調，適合精細原件的焊接、對位準確，成品率高。
6、售後維修率低，維修方便：由於整機大部分使用進口組件，確保故障率低，且機器結構設計合理，維修只需更換一電路集成主機板，普通技工即可進行更換。
7、具有自動報警及切斷系統：若焊機損壞，會自動顯示“故障”，同時切斷焊接電路，以防止故障擴大及提醒修理。
8、自動計數：單日產量可自動計數0000—9999，方便計算單日產量。
三、宏大微電腦高頻逆變點焊機技術參數：
1、電源：AC220V±10%50Hz±2Hz
微電腦高頻逆變點焊機2、輸出最大功率：10KVA
3、預焊電流00—99；焊接時間00—30；焊接電流：00—99。
4、焊接行程：25MM，焊接高度隨意可調。
5、機重：68KG

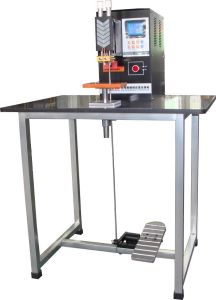

6、帶工作檯外形尺寸：800L×580W×1100H
7、適用焊接範圍：適用於0.03㎜—0.6㎜的五金焊接片
8、焊接範例：電線與導片間的連線，鎳氫鋰電等電池與鎳片合金鋁鎳複合帶的連線，家用電器零件及導線焊接，各類高或低導電率金屬及合金等，五金配件，銅銀製品，不鏽鋼餐具外圍配件結合，電子零件連線，燈泡腳焊接、錶帶扣的焊接。
四、功能使用說明：
1、輸出波形：反映機器工作時的脈衝狀態。
2、等待…：當焊接電流（WI）往下調節時，顯示屏會出現“等待…”提示，此時整機出現等待狀態，數秒後程式恢復設定工作狀態。
3、預焊電流：（BI）指第一個脈衝的高度，其設定大小為0—99。通常選擇35左右試機，其大小調節應根據實際焊接電流焊接而定，一般來說焊接電流大，預焊電流相應地加大。
4、焊接時間（WT）：指第二個脈衝的寬度，總時長為1—30MS，根據具體焊接效果來選擇焊接時間，通常選擇10—20MS。
5、焊接電流（WI）：指第二個脈衝的高度，其設定範圍為0—99，通常選擇50左右試機，其大小調節應根據實際焊接效果而定。
6、狀態（STATE）：形象地顯示出光電開關與碰觸開關工作時的開、關狀態：左半部分顯示“氣動”時腳踏開關工作狀態，右半部分顯示光電開關工作狀態，當焊機處於放電狀態時，此處兩開關處於“閉合”狀態。
7、切換（SWITCH）：指開關顯示狀態切換。
8、清零（CLEAR）：按此按鍵記數恢復初始狀態：“0000”。
五、一般故障排除：
如下表：
序號 故障現象 產生原因 排除方法
1 開機LCD無顯示 1. 15A保險管燒毀。
2. 輸入電源故障。
3．對比度調節靈敏度過高。 1.更換相同規格保險管。
2.檢修電源線路。
3．調節線路板上的可調電阻R2（103）。
2 開機LCD有顯示，但焊接無反映 1.10A保險管燒毀 1.更換相同規格的保險管。
3 有電源指示，無焊接火花 1. 氣壓壓力過小，
2. 焊接電流參數調的過小.
3. 焊針下端面與電池距離過大.
4. 焊接開關連線斷開.
5. 光電開關損壞.
6. 光屏顯示光電開關工作狀態不跳動，主要是電源干擾導致。 1. 增大氣壓壓力.
2. 增大焊接電流值.
3. 調整電池與焊針端面距離為3-4mm左右.
4. 按圖(二、四)連線好此線.
5. 更換光電開關.
6. 關掉電源開關，重新打開。
4 焊接時容易打火,甚至燒焦電池外殼 1. 焊針壓力偏小,
2. 焊針下端面粘有異物,
3. 焊接材料不對.
4. 焊接電流太大
5. 兩焊針高度不在同一水平面上 1. 增加焊接壓力.
2. 用小銼刀將焊針端面銼平整光滑.
3. 選擇合適的焊接材料.
4. 減小焊接電流。
5. 將焊針頭高度調整在同一水平面
