止回閥微阻緩閉蝶式止回閥特點
微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。HH46X HDH48X HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣套用，反應良好。微阻緩閉蝶式止回閥主要技術參數
型號 公稱壓力（MPa） 強度試驗壓力（MPa） 密封壓力（MPa） 適用溫度
（℃） 適用介質 緩閉時間
HH46X
HDH48X
HH49X 1.0 1.5 1.1 ≤80 海水
污水
清水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75
微阻緩閉蝶式止回閥主要零件材料
零件名稱 閥體 閥瓣 閥桿、油缸、活塞 彈簧 閥座材料 鑄鐵、鑄鋼 碳鋼 不鏽鋼 不鏽鋼 丁腈橡膠

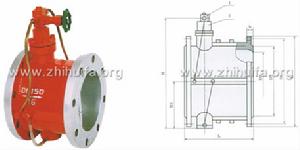

微阻緩閉蝶式止回閥主要連線和外形尺寸
公稱壓力PN(MPa) 公稱通徑
DN(mm) 尺寸（mm） 公稱壓力
PN(MPa) 公稱通徑
DN(mm) 尺寸（mm）
L H H1 L H H1
1.0 1.6 2.5 40 140 200 88 1.0 1.6 2.5 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770
工作原理
微阻緩閉蝶式止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸組、針型閥（微量調節閥）組成。其原理主要依靠進口介質的推力作用，將兩塊閥瓣平穩推開。在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低於出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由於活塞桿處於伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉後緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。
