工藝尺寸鏈

工藝尺寸鏈

尺寸鏈:在機器裝配或零件加工過程中,由相互連線的尺寸形成封閉的尺寸環。

術語

環——列入尺寸鏈中的每一個尺寸

封閉環——加工或裝配或測量過程中最後自然形成的那一個尺寸

工藝尺寸鏈工藝尺寸鏈

組成環——除封閉環外的所有環,這些環中任意一環的變動必將引起封閉環的變動

(1)增環——它的變動會引起封閉環同向變動的組成環

(2)減環——它的變動會引起封閉環反向變動的組成環

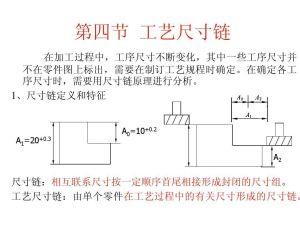

如圖所示,L0為封閉環,L3為增環,L1、L2為減環
