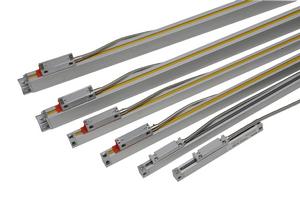

光柵尺的說明及套用
三軸工具機配套數顯光柵尺:線切割專用光柵尺、銑床專用光柵尺、磨床專用光柵尺、車床專用光柵尺、火花
機專用光柵尺 光柵尺,直線光柵尺現代的自動控制系統中已廣泛地採用光電感測器(如光柵尺)來解決軸的線位移、轉速或轉角的監測和控制問題。 適用以下領域:
加工用的設備:車床、銑床、鏜床、磨床、電火花機、線切割等
測量用的儀器:投影機、影像測量儀、工具顯微鏡等
也可對數控工具機上刀具運動的誤差起補償作用
光柵尺:測 量 范 圍: 50mm~3000mm
測量 準確 度: ±6μm/m~±10μm/m
測 量 基 準: 光柵周期20μm的光學玻璃尺
光學測量系統: 透射式紅外線光測量系統,紅外線波長880nm
反 應 速 度: 60m/min(0.005mm) 25m/min(0.001mm)
讀數頭滑動系統:垂直式五軸承
輸 出 訊 號: TTL/EIA-422-A
訊號傳達周期: 20μm
供 應 電 壓: DC 5V±5%
採用最高優質的PU材料製造出耐油、高彈性及抗老化膠封。由工程師精心設計出最佳的閉合角度和最適中的軟硬度,保證最佳的密封性能和最少的磨擦阻力。讀數頭滑動部分結構採用已被驗證為最可靠耐用的五軸承設計,保證光學感應系統能長期穩定地在光柵尺上暢順滑行。 讀數頭滑動部分結構採用已被驗證為最可靠耐用的五軸承設計,保證光學感應系統能長期穩定地在光柵尺上暢順滑行。 彈簧的幾何設計經過精確詳細的力學模型分析,並採用高級的德國制彈簧鋼材製造。確保光學感應系統就是在高速的移動情況下,仍能緊貼在光柵尺上無跳動地滑行。 所有軸承均採用日本JIS 規格高精度軸承,保證滑行暢順,跳動量低,可靠耐用。 採用美國Honeywell公司的高效能AIGaAs 紅外線發光管為光源。訊號強而穩定,可靠性極高
光柵尺的改造優勢
大多數企業的生產工具機為普通工具機,生產設備陳舊落後,由於絲槓、導軌、進刀手輪間隙大、磨損厲害,用這種設備加工出來的產品普遍存在質量差,精度低,成本高,供貨周期長等問題,已經不能適合當今企業所面臨的競爭需要。由於數控工具機的成本較高,如企業靠重新購買新設備,需要大量資金,一般的企業難以承受,為此,把普通工具機改造為數控工具機是提高工具機數控化率的捷徑和有效手段。普通工具機改造成經濟型數控工具機後,可以大大提高自動化程度和生產勞動效率,提高原機床的加工精度,加工出普通工具機難以加工各種外形比較複雜的工件,具有投資少、見效快等特點。數顯裝置有以下優點:
1、工具機改造總投資極少,與舊工具機的殘值相適應;
2、具有附機功能,能隨時裝卸,與其它工具機通用
3、無其它裝置的裝調手續,便於維修;
4、操作工人易掌握,不經培訓亦可使用.它主要用於改造各類車床、磨床、鏜床,尤其是改造外圓磨和圓心磨,其成效更為顯著。
5、進行大型工具機數顯改造後,可以降低了工人的勞動強度,節省了勞動力,提高工作效率,減少廢品率,機械性能穩定可靠。
6、用途廣泛:它不僅能用於銑床、鑽床、鏜床和車削加工的常規任務,還能為許多工具機、測量設備和測試設備以及專用工具機提供理想的解決方案,事實上它適用於所有手動工具機。
