工具機導軌防護罩分類介紹
工具機防護罩是用來保護工具機設備的.他可以保護工具機的導軌,絲桿等不受外界的腐蝕和破壞.他有很多種類.有:風琴防護罩,鋼板防護罩,這兩種是導軌上所用的.還有絲槓上所用的絲槓防護罩包括:圓形,方形,多邊形.這幾種的做法又有所不同.有用鋼絲支撐式還有縫合式.還有捲簾式防護罩和盔甲防護罩。

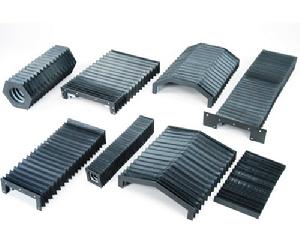

柔性風琴式防護罩
風琴式防護罩特性:

風琴式防護罩,又名皮老虎。外用德國尼龍布,內加PVC板支撐,邊緣則用不鏽鋼板夾護。護罩具有壓縮小和行程長等優點。可耐油,耐腐蝕,硬用衝撞不變形,壽命長,密封好,行走平穩,堅固耐用給工具機的使用帶來完美效果。風箱速度可達200m/分。其次造型規則,外形美觀,為整機的整體造型增添了光彩,在為整機提供實用性保護的同時,也為工具機整機增加了更多視覺上的美感,使工具機的整機價值得到了提升。
鋼板、不鏽鋼板工具機導軌防護罩

技術數據
鋼製伸縮式導軌防護罩為高品質的2-3mm厚鋼板冷壓成形而成,根據要求也可以為不鏽鋼的。特殊的表面磨光會使其另外升值。我們可以為所有的工具機種類提供相應的導軌防護類型(水平、垂直、傾斜、橫向)。
根據運行速度及導軌的不同我們所研製的防護罩結構也不同。運行速度10m/min之下的我們裝有聚安脂或黃銅滑塊。中等速度30m/min之下的我們裝有滾軸。另外驅動板、 刮屑板及吸屑板之間還需要用緩衝系統。滑塊緩衝系統的目的是減少碰撞、噪音及摩擦。
鋼製伸縮式導軌防護罩的節數對其比例、重量及運行特性都很重要。每個單節都應儘可能的長,這樣可以減少節數,降低成本。一般情況最大拉伸與最小壓縮比例應在3:1 和5:1之間。
結構選擇
價格合理的標準結構(1)適合於大多數的套用行業,寬度可至900mm,寬度較大時必須折邊,提高橫向穩定性。這一點屋脊型(3)及折邊(4)可以做到。另外傾斜型(2)可以出色地使液體及碎屑流走。
鋼製伸縮式防護罩的節數對其比例、重量及運行特性都很重要。每個單節都應儘可能的長,這樣減少節數,降低成本。一般情況最大拉伸最小壓縮比例應在3:1和5:1之間(最高可達10:1)。
圓形防護罩

捲簾防護罩
捲簾防護罩在空間小且不需嚴密防護的情況下,捲簾防護罩可以代替其它護罩。可水平、豎直或任意混合方向上安裝使用。占用空間小、行程大、速度快、無噪音、壽命長等,是一種理想的防護部件。
本產品的結構主要由外殼(不鏽鋼板、冷板)、彈簧軸、從動軸、刮舌、尼龍纖維布(三防布)等組成,有調整裝置,鬆緊可調,分單彈簧、雙彈簧兩種供用戶選擇。此種防護帶可分為箱體式和托架式兩種安裝形式。

盔甲防護罩
它的每個折層能經受強烈的振動而不變形,同時套用在風箱上,以900℃高溫而仍保持原有的狀態,他們之間彼此支持,起著阻礙小碎片滲透的作用。
性能及用途:主要用於保護工具機導軌面不受金屬屑、冷卻液的侵蝕,具有防屑、防冷卻液等功能,從而延長工具機精度壽命。

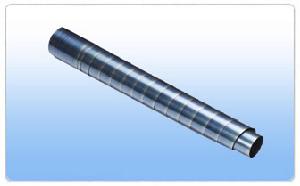

螺旋鋼帶保護套
適用於數控工具機,加工中心等各類精密工具機,液壓、各個軸系,槓類及滾珠絲槓的防護,它不但具有防塵、防切屑、防冷卻液等功能,而且能維護工具機正常精度,延長工具機使用壽命,增加美觀。結構特點:此類保護套採用65蒙彈簧鋼帶經過液體滲碳,對滾動絲槓、軸、桿類零件實行保護。保護套通過安裝在被保護件二端的對中法蘭,與被保護件實行無接觸聯接。該保護套與對中法蘭之間聯接安全是依靠它本身的預壓縮彈力而實現的,因此在工作中運行穩定、伸縮自如、噪音極低,其表面呈黑色光澤,與工具機上大部分法蘭件協調。也可按用戶要求製作不鏽鋼手白色保護套。
