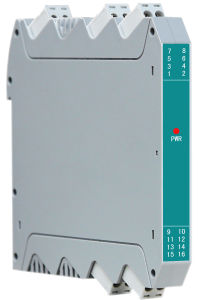

導軌式溫度變送器
分為熱電阻溫度變送器和熱電偶溫度變送器，下面將分別介紹這兩種變送器的特點和技術參數。熱電阻溫度變送器
特性
● 二線制或三線制熱電阻溫度信號輸入，隔離變送輸出。● 智慧型化，可進行現場組態設定。也可選擇固定的熱電租類型和溫度量程範圍輸入。
● 模組化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，輸入迴路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
描述
①GD8082熱電阻信號輸入隔離器，是將熱電阻信號經本隔離器轉換為與溫度成線性的直流信號隔離輸出至控制系統或其它智慧型儀表。②智慧型化的熱電阻信號隔離器。可通過計算機對熱電阻類型和量程範圍進行組態設定。
③本隔離器需要獨立供電，供電電源－輸入迴路－輸出迴路之間電磁隔離。
技術規格
| ● 產品型號：GD8082 型號規格（代碼）：代碼是指明信號輸入或輸出的量程範圍，用戶訂貨時可自由選定（見選型譜） ● 工作電源 電源接線：獨立的接線端子 13－，14+，可帶電拔插 電源電壓：20~35VDC 電流損耗：24VDC時，<70mA 電源指示：得電時 LED 燈亮：綠色 ● 輸入迴路 輸入通道：端子1、2、3接熱電阻（參見端子接線圖） 輸入熱電阻類型：Pt100；Pt10；Cu50；Cu100 等各型熱電阻 引線電阻：≤5Ω ● 輸出迴路 輸出通道：端子10、11、12接線（參見端子接線圖） 輸出電流：4～20mA；0～20mA；或指定電流量程 電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時） 輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程 電壓輸出阻抗：內置輸出電阻250Ω 紋波（Vp-p）：<10mV ● 性能指標 標準精度：±0.2%FS | 溫度漂移：±0.015%/℃ 回響時間：≤1s（0 → 90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓範圍） 負載電阻變化影響：每20℃誤差1℃ 通道隔離：輸入－輸出－電源之間隔離 絕緣電阻：≥100MΩ/500V DC（AC） 隔離能力：1500VAC/1分鐘50Hz 抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數 工作溫度：0～+60℃ 儲運溫度：－20～+80℃ 環境濕度：5～+95%RH（無冷凝） ● 結構及外形尺寸 結構：卡裝式；模組化表芯；ABS材質機殼；拔插式端子 外形尺寸：W16×H116×D110（mm），參見外形尺寸圖 整機重量： 約110g |
熱電偶溫度變送器
特性
● 熱電偶溫度變送隔離輸出。● 輸出電流信號4~20mA。
● 輸出迴路供電12~35V。
● 智慧型化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程範圍輸入。
● 模組化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，輸入迴路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
描述
①GD8911熱電偶或毫伏信號輸入隔離器， （輸出迴路供電） ，將現場的熱電偶或毫伏信號隔離轉換成直流信號4~20mA，傳送至控制系統或其它單元組合儀表。②主要用於既要保持獨立供電型的優越性能，又能滿足具有輸出迴路供電功能的DCS、PLC系統。
③智慧型化的熱電偶信號隔離器。可對熱電偶類型和量程範圍進行組態社定。
③本隔離器具備獨立供電方式和輸出迴路供電接口要求，供電電源－輸入迴路－輸出迴路之間電磁隔離。
技術規格 產品型號
GD8911●型號規格（代碼）
代碼是指明信號輸入或輸出的量程範圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
電源接線：獨立的接線端子13－，14+，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，<60mA
電源指示：得電時 LED 燈亮：綠色
● 輸入迴路
輸入通道：端子1、2、3接熱電偶；1和2短接Cu50
輸入熱電偶類型：K；E；S；B；R；T；N；W；J等各型熱電偶
可選輸入毫伏信號：－5～60mV；或指定毫伏電壓量程
● 輸出迴路
輸出通道：端子11-、12+ 接線 （參見端子接線圖）
輸出電流（Io）：4～20mA
輸出迴路供電電壓 （Uo）：12～35V
電壓跌落（Ud）：5V
電流輸出時允許負載：RL≤（Uo-Ud）/Io
紋波（Vp-p）：<10mV
● 性能指標
標準精度：±0.2%FS（測量範圍3～5mV時，精度為±0.3%FS） 溫度漂移：±0.015%/℃
回響時間：≤1s（0 → 90%）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓範圍）
負載電阻變化影響：±0.1%/250Ω
溫度補償範圍：－5～60℃
冷端溫度補償誤差：每 20℃誤差1℃
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500V DC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
工作溫度：0～+60℃
儲運溫度：－20～+80℃
環境濕度：5～+95%RH（無冷凝）
● 結構及外形尺寸
結構： 卡裝式；模組化表芯；ABS材質機殼；拔插式端子
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約110g
外形尺寸、安裝圖
● 安裝
1、35mm 標準 DIN 導軌卡式安裝。
安裝時請注意卡位穩定、牢固。
2、儘可能垂直安裝，以利於儀表內部熱量散發。
● 典型套用
1、用於向現場變送器提供配電電壓
並將信號輸入信號隔離轉換。
2、連線至現場的設備：
二線制或三線制非智慧型變送器有源電流號。
3、連線至控制系統（或其它單元組合儀表）：
各款 DCS/PLC 的AI卡，接收電流或電壓信號。
