對夾視鏡

對夾視鏡簡介

對夾視鏡本來沒有這樣的叫法,但是有許多人根據這個視鏡的結構樣式,習慣叫做對夾視鏡;在直通視鏡裡面,其中一種視鏡樣式是用長螺栓對夾固定玻璃片的中頭法蘭,達到固定視窗玻璃的目的.
對夾視鏡是工業管道裝置上的主要附屬檔案之一，通過安裝在管道上的對夾視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用於石油、化工、化纖、製藥等生產管路中.

對夾視鏡的主要技術參數

對夾視鏡與常規直通視鏡的區別就在於緊固螺絲數量的減少,也就是說在使用壓力上要遜色了很多,由於結構樣式的限制,DN80以上的口徑就非常的少見,因為這么大的口徑基本沒有什麼使用壓力了.而小口徑相對高一些.
對夾視鏡的主體材料有碳鋼,304不鏽鋼,316,321,316L等.
對夾視鏡的使用溫度取決於使用視窗的材質,分別是鋼化玻璃0-200度;高硼矽玻璃0-450度;石英玻璃0-600度.
對夾視鏡的連線方式最常用的有法蘭,螺紋,焊接等,也可以定做其他連線方式.
對夾視鏡的密封墊片採用聚乙烯四氟片.

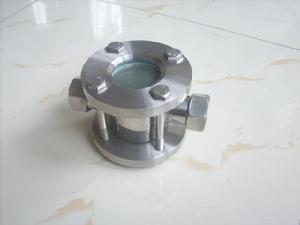

對夾視鏡的樣式

對夾視鏡

對夾視鏡的使用注意事項

1、視鏡安裝.
連線法蘭片必順清潔並且沒有損傷，經專業人員進行操作。螺紋連線的視鏡要檢查螺紋的配合度,並在螺紋上加好密封材料,需由專業人員操作安裝.
2、視鏡鏡片安裝.
確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊片安裝平整，密封墊片沒有損傷並且不粘油脂，在緊固螺釘前確定視鏡與蓋子安裝正確，然後慢慢緊固螺釘。
3、視鏡必須在允許的壓力範圍內工作，否則就不能保證安全操作.
