射頻抗擾度測試系統

11452-2 11452-5 依據標準ISO11452-3。

簡介

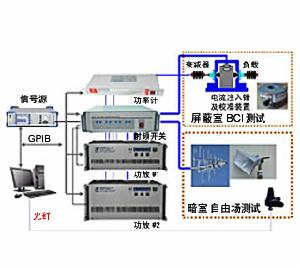

依據汽車電子產品的射頻抗擾度測試標準要求，建立起來的射頻抗擾度測試系統。測試項目有自由場測試，

大電流注入法測試，帶狀線法測試，磁場抗擾度測試等。符合最新版本國際及國內標準的要求，全自動測試。

標準

ISO 11452-1 2005
ISO 11452-2 2004
ISO 11452-3 2001
ISO 11452-4 2005
ISO 11452-5 2002
GB/T 17619-2008

3ctest測試方法

自由場法測試

依據標準ISO 11452-2，測試電平：100V/m，頻率範圍80MHz - 2GHz。該試驗方法是將電子電器組件(ESA) 暴露於由天線產生的輻射電磁場中進行試驗。試驗應在一個電波暗室內的台架上進行。台架應是木質或等效的非導電桌。

橫電磁波(TEM)小室法

依據標準ISO11452-3，測試電平200V/m，頻率範圍0.01MHz-200MHz。依據標準ISO11452-3。

大電流注入法測試

完全滿足ISO11452-4測試標準,支持置換法測試和閉環法測試,支持共模注入和差模注入,全自動測試,使用一個電流注入鉗完成全部頻率範圍的測試
主要技術參數
頻率範圍100kHz－400MHz
最大測試電平高於200mA

帶狀線法測試

ISO 11452-5規定的50歐姆非對稱帶狀線，能產生最高200MHz的TEM-波。在TEM模式下帶狀線內部的場強分布是非常均勻的。帶狀線也能用於200MHz以上，此時工作於高頻模式。高頻模式下產生的場強特性和位置有關。TEM模式和高頻模式的區別在於，TEM模式下，帶狀線中心的場強最大，到邊緣逐漸變小；高頻模式下，帶狀線中心的場強較小，到邊緣逐漸增加，另外，在多模操作期間，某些區域的極化方向會改變。
