定距拉板

定距拉板是用於傳送開模時模板與固定側運動所產生的緩衝的一種金屬拉板，種類有TL型、TLH型。

定距拉板

Pull plate of location

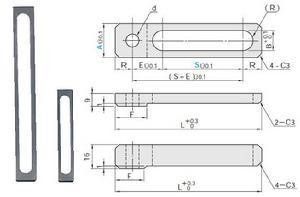

定距拉板及結構圖

增加接桿可以減輕拉板的受力，與塞打螺絲的配合組裝可以使緩衝造成的損壞減少到最低。定距拉板適用於精密模具，可顯著提高其使用壽命，特別是精密模具的熱形變得到了有效的控制。

定距拉板種類：台階型定距拉板、長行程型定距拉板、行程調整型定距拉板、平板型定距拉板、行程指定型定距拉板、TL型、TLH型

定距拉板屬性參數：

材質：S45C

TL定距拉板安裝範例

定距拉板安裝範例

·為防止定距拉板在開模時在模板上摩擦，可選用TL時，定距拉板與模板有1mm間隙。

·為防止動模模板的螺栓損壞，使用定距拉板專用擋圈和定距拉板專用螺栓，如圖所示請在模板上加工2mm深的沉頭孔。用此方法，開模時來自定距拉板的衝擊負荷由擋圈承受，不用擔心螺栓損壞。

TLH定距拉板安裝範例

·為防止固定側、活動側模板的螺栓損壞，請用定距拉板專用螺栓LKB安裝。

·如圖所示請在模板上加工3mm深的沉頭孔。

·來自定距拉板的衝擊載荷由螺栓桿部承受，不用擔心螺栓損壞。
